綠谷G20數采儀在雷電預警系統上的應用

2021-02-22

綠谷G20數采儀在雷電預警系統上的應用

原創?畢亞杰?四十學藝

因為工作的關系和養成的職業習慣，我在多年前做了一些雷電防護工程，因此一直都有關注這一領域的新技術和新應用。雷電預警系統簡單來講就是在雷電沒有來之前提出預警，從而達到主動防范的目的，在沒有出現雷電預警系統之前我們對于雷電的防護都是被動防護技術，盡管也出現了一些尖端放電等技術，從理論上講都沒有辦法達到有效的防護，黃海油庫大爆炸就是一個實例。我對雷電預警系統的研究也是基于這一原因。下面是我之前寫的一篇文章：

《雷電預警技術》2005年

雷電災害被聯合國確定為世界最嚴重的十大自然災害之一，全球每年因雷擊造成人員傷亡、財產損失不計其數。在我國，每年因雷擊造成的人員傷亡約為3000～4000?人，財產損失在50～100億元左右；進入21世紀，國家經濟與社會發展，對雷電災害的監測預警和防御的科學認識提出了更高、更廣泛的需求，雷電的探測和預警已經成為現代防雷技術的重要研發方向之一！它不僅能提高人類防雷的主動性，還能有效幫助雷災原因的調查。近年來，溫室效應造成全球氣候變暖，隨之而來的是雷雨季節的延長，雷擊事故也隨之大幅度上升，所以雷電的預警防護變得更加重要。在具體的防護中存在以下的問題：

·??????經濟實力：大多數單位的經濟實力相對較弱，在防雷方面可以投入的資金均非常有限。從成本的角度來考慮，許多地點幾乎沒有安裝完善的直擊雷防護設施的可能；

·??????防護意識：許多單位對于防雷知識的了解和重視程度差，雷電防護知識的普及率很低。有的單位到了發生雷擊事故才想起需要作防雷措施，這幾年來防雷技改工程可以看出，都是事后補救；

·??????技術手段限制：表現在防雷工程缺乏專業的施工和手段；

·??????防護措施不足，許多單位的雷電防護只是做了簡單的直擊雷防護，沒有做感應雷防護；

·??????許多營房、倉庫、測試間改造沒有作防雷措施；

在上述客觀條件下，我們認為，必須轉換思路，采取“變被動為主動，主動和被動相結合”的積極做法。做到事前行動，事后防范。即在雷電發生之前通知各部事先采取積極的措施，如離開危險的區域（如離開曠野和樹下，在安裝了直擊雷防護設備的場所躲避），把室內的進出線插頭拔掉等方法；同時加強基本防雷設施的安裝，如在民房和倉儲根據規范盡可能的安裝避雷針和避雷帶等。而國家政府部門應該在其中起到引導和推動的作用，以達到有效利用資金，減少損失，使各單位基層能夠?qū)⒏嗟馁Y金用于促進地方經濟發展的生產建設當中。新型雷電預警系統的出現，加上個人移動通信設備（手機）的普及和移動通信網絡對城鎮鄉村的全面覆蓋，使實現“變被動為主動，主動和被動相結合”的實用雷電防護措施具備了所有的技術條件。新型雷電預警系統通常的有效偵測范圍為半徑10km即314km2，而縣級城市中心和鄉鎮區域以及經濟密集地域一般均不超過100km這一特點，如果能夠選擇適當?shù)攸c安裝雷電預警系統，就可以在雷暴發生之前，利用移動通信手段（如手機短信群發功能）就能及時準確地將雷電警告信息發送至廣大用戶，并促使用戶只需按正確的行動規則采取相應的措施（如躲避行動），就可以將損失降到較低的程度。

二、雷電預警系統意義及原理

雷電預警系統是一種能在雷電電磁釋放前提供有效的實時的信息決策系統，能夠?qū)妆┻M行預防性偵測，并在第一次雷擊前探測到雷擊的發生并傳輸信息提示危險。以往的各種防雷措施，由于技術條件的限制，幾乎都是考慮雷閃發生之后的被動防護措施，對于雷閃發生之前的應對措施和手段幾乎處于空白，所以只有在雷閃發生的前后階段，都能擁有相應應對措施，實現主動和被動的防護體系，才是真正意義上完善的雷電防護體系。建設雷電預警系統可以帶來以下幾方面好處：

（1）相對于其他系統，如多普勒雷達，雷電定位系統等設備，雷電預警系統具有針對性強，可即時發布近距離雷暴警報，結果準確和投資較節省的特點；

（2）只要在雷暴來臨之前通過雷電預警系統準確偵測，及時發送報警信息（通過移動電話短信群發功能），并采取相應的措施（人員撤離、設備轉移、斷電、離線等），就可以將可能的損失降到很低；

（3）節省了各單位、家庭的電涌保護器安裝以及維護的投資；

（4）積累雷電發生資料，準確統計當?shù)乩纂姲l(fā)生情況，如雷暴日的統計，雷暴烈度記錄，為氣象研究及加強雷電防護提供可靠數據。

雷電預警系統的工作原理：

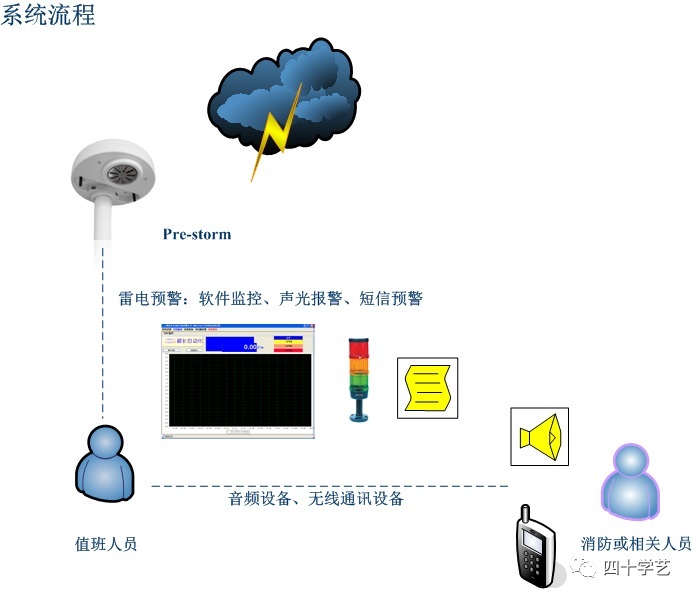

眾所周知，靜電場是由點和建立的，雷閃的發生來源于雷云內部的電荷積累：這就意味著，只要準確檢測空間靜電場的變化，就可以間接了解雷云電荷累積的情況。根據多年來世界各國所記錄的相關氣象資料表明，雷閃的發生需要一定的條件，而且具有規律性：以在平地距地面1.5米處設的檢測點為例，在通常的標準情況下（平地、平原、沒有尖端放電），在一個好天氣的平均場強是250V/m，當場強檢測值達到2KV/m以上時，通常意味著該點上方雷云已經產生，如果場強持續增大到4KV/m，發生雷電現象的可能性就將超過90%，雷閃發生時，場強會增大至14KV/m以上。一般情況下，獨立雷云、對流雷云和雷云群產生至少需要約20分鐘時間。雷電預警系統就是根據上述原理設計，它能夠檢測所在位置的靜電場強變化，并排除、修正其他非雷云電場的干擾，然后反映在輸出結果中并與預設的三個場強門限相比較，以確定警報等級。這樣在第一次雷閃前，系統就探測到雷閃發生的可能性，并及時發出警報，從而對人員、設備提供良好的保護，降低雷擊造成的損失。系統檢測范圍為10到15公里。系統設定三個報警級別：
1級警報（雷暴形成），對雷暴的初始活動報警
2級警報（雷暴逼近），對正在接近的雷暴或在本地生成的雷暴報警
3級警報（雷暴即將發生），對即將在監測地發生的雷擊報警

三、雷電預警系統的使用和技術優勢

雷電預警是目前世界上較先進的技術，具有全數字化的信息處理流程和大動態的檢測范圍，系統安裝簡便，可擴展性強，報警方式靈活可靠，系統還具有較強的糾錯能力。在許多重要地方的應用非常成功。基本上都是芬蘭、瑞典、美國的進口設備，非常昂貴。使得利用普及受到了一定的限制。

綠谷G20是綠谷公司2020年開發的一款數據采集儀，廣泛應用于環保數據的采集。具有兼容性強、操作簡單的特點。因為其開放何兼容性在農業、水利、環保、氣象等領域都有應用。因此，在雷電預警系統上的應用成為可能，而且大大減低了成本，使應用普及成為可能。

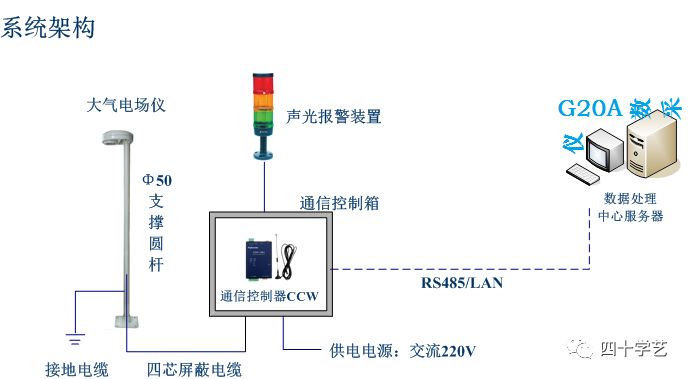

系統采用大氣電場儀通過RS485數據傳輸采集到G20數采儀，數采儀可以設置報警上限，數據采集儀可以對數據進行處理。并上傳到云平臺或中央集控室。

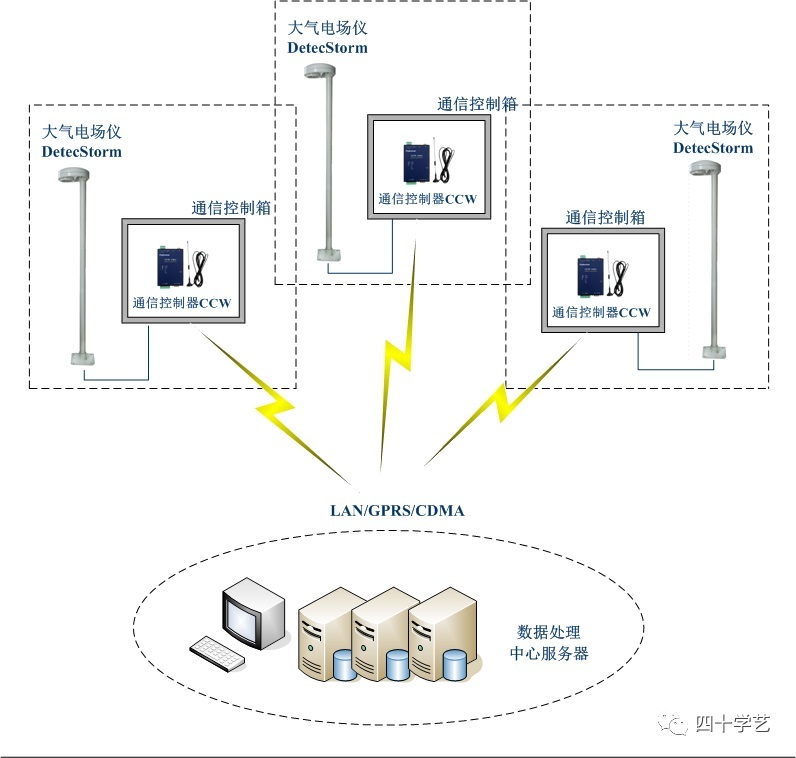

可以根據需要對一個很大的區域布置無限多的監測點。進行組網監控。比如一個廠區、庫區、甚至是一個城市。

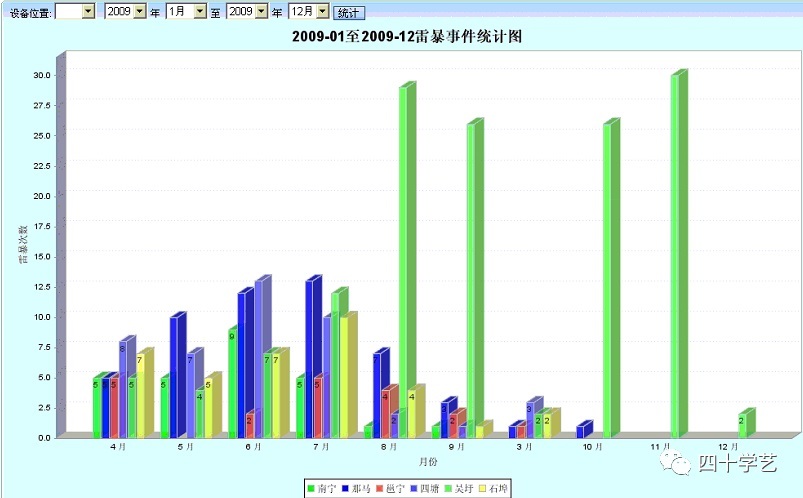

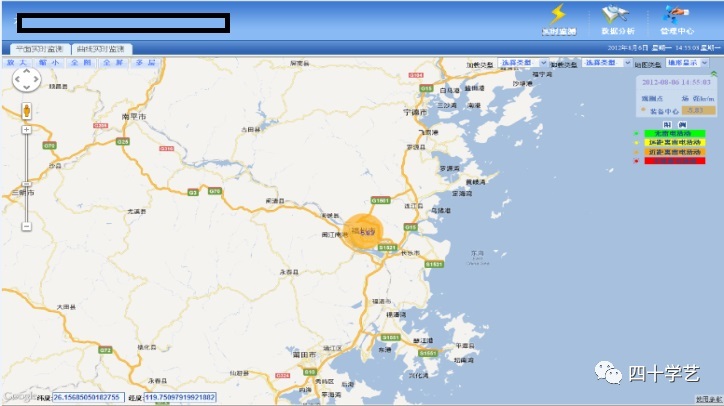

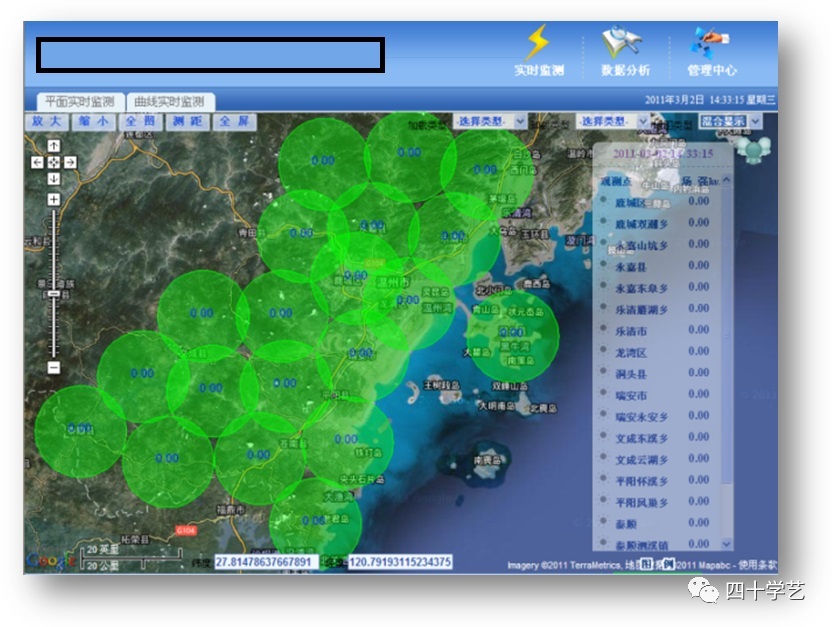

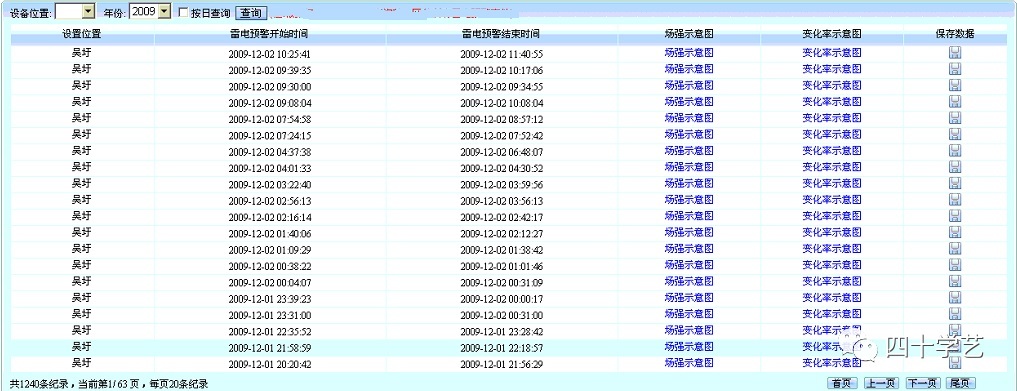

采用數據統計軟件，實現集中統計及顯示報警。比如MapXtreme，MapXtreme是MapInfo公司推出的基于因特網/內聯網的地圖服務器。通過對GIS軟件Maplnfo和MapX的功能集成，信息管理員只需要在Web服務器上安裝MapXtreme，并對其進行編程和管理，用戶即可通過Web瀏覽器訪問MapXtreme，并獲得MapX— treme所提供的GIS功能，如地圖的顯示、制作專題地圖和進行地理分析等。G20數采儀本身支持多種通訊方式?？梢院芊奖銓?shù)據傳輸?shù)街醒爰鼗蛟破脚_，實現全天候監控和數據統計功能。
