前言

本標準的附錄A~附錄D均為資料性附錄。

本標準由中國機械工業聯合會提出并歸口。

本標準起草單位:機械科學研究總院、浙江大學熱能工程研究所、江蘇蘇源環保工程股

份有限公司、武漢凱迪電力環保有限公司、浙江菲達環?？萍脊煞萦邢薰尽⒈本┎?/p>

奇電力科技有限公司、浙江天地環保工程有限公司、中國華電工程(集團)有限公司、

藍天環保設備工程有限公司、四川恒泰環境技術有限責任公司、中電投遠達環保工程

有限公司、西安熱工研究院有限公司、江西省電力設計院。

本標準主要起草人:高翔、孫克勤、李雄浩、葛介龍、酈建國、張涌新、吳樹志、劉柏

輝、沈明忠、付智明、杜云貴、許思龍、陳堅、任岷、張濱渭。

本標準首次發布。

燃煤煙氣脫硝技術裝備

1范圍

本標準規定了燃煤煙氣脫硝技術裝備的定義、適用范圍、工藝系統.技術要求、檢驗驗收、標牌、標志、包裝、運輸和貯存等內容。

本標準適用于燃煤鍋爐選擇性催化還原法(SCR)煙氣脫硝需采用的技術裝備。燃?xì)?、燃油、垃圾和生物質燃燒以及冶金化工行業的尾

氣雷要采用SCR煙氣脫硝技術裝備時可以參考執行。

2規范性引用文件

下列文件中的條款通過本標準的引用成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版

均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版

本適用于本標準。

GBJ87一1985 工業企業噪聲控制設計規范

GB 150 鋼制壓力容器

GB/T 191- 2000 包裝儲運圖示標志(eqv ISO 780: 1997)

GB536- 1988 液體無水氨(GB/T 536--1988,neq TOCT 6221:1982)

GB 2440- 2001 尿素

GB 4053.1 固定式鋼直梯安全技術條件

GB 4053.2 固定式鋼斜梯安全技術條件

GB 4053.3 固定式工業防護欄桿安全技術條件

GB 4053.4 固定式工業鋼平臺

GB6388-1986 運輸包裝收發貨標志

GB/T 13306- 1991 標牌

GB/T 13384- 1992 機電產品包裝通用技術條件

GB 14554 惡臭污染物排放標準

GB/T 16157 固定污染源排氣中顆粒物和氣態污染物采樣方法

GB 18218- 2000 重大危險源辨識

GB 50016- 2006 建筑設計防火規范

GB 50017- 2003 鋼結構設計規范

GB 50040- 1996 動力機器基礎設計規范

GB 50057 建筑物防雷設計規范

GB 50058- 1992 爆炸和火災危險環境電力裝置設計規范

GB50160 石油化工企業設計防火規范

GB50205-2001 鋼結構工程施工質量驗收規范

GB 50222- 1995 建筑內部裝修設計防火規范

GB 50229- 2006 火力發電廠與變電站設計防火規范

GB 50236- 1998 現場設備、工業管道焊接工程施工及驗收規范

GBZ1- 2002 工業企業設計衛生標準

GBZ2-2002?工業場所有害因素職業接觸限值

JB/T 4735- 1997 鋼制焊接常壓容器

DL/T 5072- 1997 火力發電廠保溫油漆設計規程

DL/T 5153- 2002 火力發電廠廠用電設計技術規定

《安全生產法》

《危險化學品安全管理?xiàng)l例》

《危險化學品生產儲存建設項目安全審查辦法》國家安全生產監督管理局、國家煤礦安全監察局令(第17號)

《建設項目竣工環境保護驗收管理辦法》國家環境保護總局令第13號

3術語和定義

下列術語和定義適用于本標準。

3.1燃煤煙氣脫硝技術裝備

用于脫除煙氣中氮氧化物(脫硝)的工藝系統裝備,包括與工藝直接相關的設備以及工藝附屬的公用設備。

3.2選擇性催化還原法(SCR)

利用還原劑在催化劑作用下有選擇性地與煙氣中的氮氧化物(主要是一氧化氮和二氧化氮)發生化學反應,生成氮?dú)夂退?從而減少煙

氣中氮氧化物排放的一種脫硝工藝。

3.3還原劑

使煙氣中氮氧化物還原的物質。

3.4催化劑

促使還原劑選擇性地與煙氣中的氮氧化物在一定溫度下發生化學反應的物質。

3.5SCR反應器

燃煤煙氣脫硝技術裝備中選擇性還原脫除氮氧化物的反應裝置。

3.6氨氮摩爾比

噴人氨的物質的量與SCR反應器入口氮氧化物物質的量之比。

3.7噴氨混合系統

在SCR反應器進口煙道內將經空氣稀釋后的氨氣噴入及與煙氣均勻混合的系統，一般有噴氨格柵、煙氣混合器等技術。

3.氨逃逸

SCR反應器出口煙氣中氨的濃度。

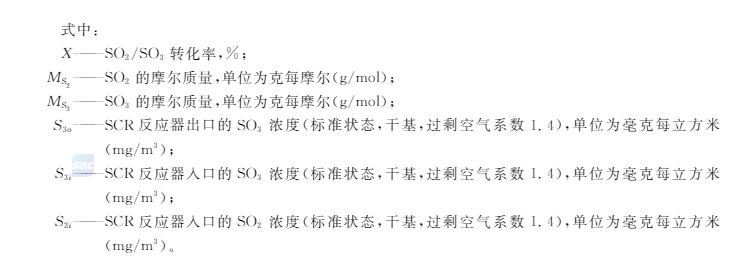

3.9?SO₂/SO₃轉化率SO₂?/SO₃

煙氣中的二氧化硫(SO₂)在SCR反應器中被氧化成三氧化硫(SO₂)的百分比。按公式(1)

計算:

?

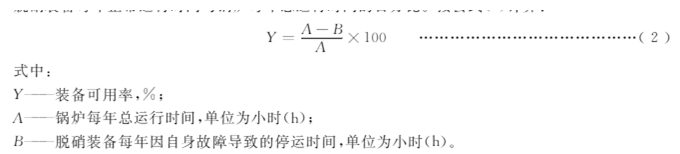

3.10裝備可用率

脫硝裝備每年正常運行時間與鍋爐每年總運行時間的百分比。按公式(2)計算:

3.10裝備可用率

脫硝裝備每年正常運行時間與鍋爐每年總運行時間的百分比。按公式(2)計算:

?

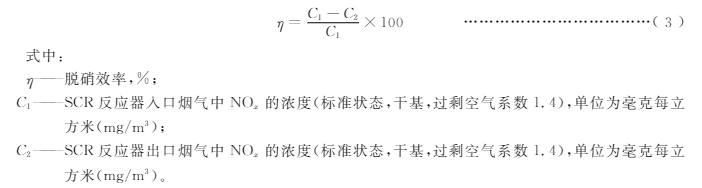

3.11脫硝效率

脫硝裝備脫除的NO_x量與未經脫硝前煙氣中所含NO_x量的百分比。按公式(3)計算:

3.13裝備壓力降

脫硝裝備進口和出口煙氣平均全壓之差,單位為帕[斯卡](Pa)。

4工藝系統

4.1 總體布置

4.1.1燃煤煙氣脫硝技術裝備的總平面布置應符合GB50016、GB50160、GB50222和GB50229等防火、防爆有關規范的規定。

4.1.2 燃煤煙氣脫硝技術裝備的工藝布置方案可根據節能、降耗、增效的原則進行選擇。工藝布置及典型工藝流程參見附錄A。

4.1.3脫硝系統應進行計算機數值模擬和物理流場模型優化試驗。

4.1.4噴氨混合系統一般布置在SCR反應器進口煙道內。

4.1.5 氨氣稀釋系統應靠近SCR反應器布置。

4.1.6還原劑儲運制備系統的布置位置應考慮廠區主導風向的影響。

4.1.7還原劑儲運制備系統區域與周?chē)ㄖ锓阑痖g距應符合GB50016.GB50160的規定。

4.2 脫硝系統

4.2.1噴氨混合系統

4.2.1.1噴氨混合系統的設計應考慮防腐、防堵、防磨和熱膨脹。

4.2.1.2噴氨混合系統應具有良好的抗熱變形性和抗振性。

4.2.1.3在噴氨混合系統上游和下游可分別設置導流和整流裝置。

4.2.2 SCR反應器

4.2.2.1 SC反應器設置的數量應根據鍋爐容量、反應器大小和脫硝系統可靠性要求等確定。

4.2.2.2 SCR反應器宜采用鋼結構,并考慮檢修維護措施,設置必要的平臺扶梯。鋼結構設計應符合GB50017的規定,并充分考慮耐

熱、熱膨脹等方面的要求。

4.2.2.3 SCR反應器的設計壓力應當與鍋爐設計一致,瞬時不變形承載能力按照爐膛抗爆壓力考慮。

4.2.2.4 SCR反應器內的設計流速一般在4 m/s~6 m/s之間選擇。

4.2.2.5 SCR 反應器內的催化劑一般設有-層或多層初裝層,并預留備用層或附加層,備用層與初裝.層的技術要求一致,附加層是在

原有的初裝層上直接加裝一定 高度模塊的催化劑。

4.2.2.6 SC反應器整體結構設計應充分考慮在第一層催化劑人口的煙氣流速偏差、煙氣流向偏差、煙氣溫度偏差以及NH:/NO.摩爾

比偏差等。第一層催化劑入口煙氣條件參見附錄B。

4.2.2.7 SCR 反應器設計應考慮堵塞、磨損等情況,應能適應鍋爐各種工況以及負荷變化和啟停的要求。

4.2.2.8 SCR 反應器應設置足夠大小和數量的人孔門,并設有催化劑取樣口。

4.2.2.9 SCR 反應器進出口應設置補償器來吸收來自鍋爐及自身的軸向位移、徑向位移、角位移和振動。

4.2.2.10應防止大粒徑灰進入SCR反應器,并設置清灰設施和采取防止積灰措施。

4.2.2.11 SCR反應器應設置催化劑模塊安裝、維護及更換所必須的起吊裝置和平臺。

4.2.2.12鍋爐加裝SCR反應器,應核算鍋爐尾部煙道防爆壓力、鍋爐鋼架結構荷重.基礎荷載等;應核算加裝SCR反應器后煙氣溫度及

阻力變化對鍋爐尾部煙氣系統的影響(如引風機壓頭的變化等);應充分考慮SCR反應器對鍋爐整體及鍋爐尾部的布置、空預器腐蝕等

的影響。

4.2.3催化劑

4.2.3.1 SCR 反應器內承裝的催化劑可選擇蜂窩式、板式、波紋式或其他形式,以滿足脫硝工藝要求。催化劑形式.催化劑中各活性

成分含量以及催化劑用量應根據具體煙氣特性、飛灰特性和灰分含量確定。催化劑及催化劑設計選型的基礎數據參見附錄C。

4.2.3.2催化劑正常工作溫度范圍一般控制在320℃~425℃。

4.2.3.3催化劑層數的配置及壽命管理模式應進行綜合技術經濟比較,優選最佳模式。催化劑在設計壽命內應能有效保證系統運行脫

硝效率及各項技術指標。

4.2.3.4當催化劑活性下降致使脫硝系統不能達到預期規定的脫硝效率時,需加裝或更換催化劑。

4.2.3.5催化劑模塊應布置緊湊,并留有必要膨脹間隙。

4.2.3.6催化劑模塊間應設計有效防止煙氣短路的密封裝置,密封裝置的壽命應不低于催化劑的使用壽命。

4.2.4煙氣旁路

4.2.4.1 脫硝系統可以根據需要設置省煤器煙氣旁路。

4.3 還原劑儲運制備系統

4.3.1燃煤煙氣脫硝技術裝備一般選擇氨氣作為還原劑。氨氣可由液氨、氨水或尿素等原料制得。還原劑的制備及耗量的計算方法參

見附錄D。

4.3.2根據還原劑制備原料自身的特性及供應情況確定還原劑制備原料的儲量和儲存方式，總儲量可按燃煤煙氣脫硝技術裝備在鍋爐

BMCR工況下3d~7d的總消耗量來設計。

4.3.3 采用液氨作為氨氣來源時，液氨的品質應符合GB 536的要求。采用尿素作為氨氣來源時,尿素應符合GB2440的要求。采用氨

水作為氨氣來源時,氨水濃度一般為20% ~30%。

4.3.4氨/空氣混合器內氨與空氣的混合比例應符合GB536的防爆規定。

4.3.5系統應設有緊急停止供氨的措施,當出現下列情況時,應自動停止供氨。

--SCR脫硝裝備出現故障(含還原劑儲運制備系統發生泄露情況)時;

--SCR反應器的入口煙氣溫度在320C~425C之外時;

--氨氣稀釋比例高于8%(體積百分比)時。

4.3.6當氨逃逸超過3.80mg/m2(標準狀態，干基,過?？諝庀禂?shù)1.4)時,系統應根據情況減少或停止供氨。

4.3.7液氨儲罐的設計應遵循GB150。

4.3.8氨水儲罐可采用鋼制常壓容器。

4.3.9 尿素應貯于場地平整、陰涼、通風干燥的倉庫內,包裝件堆放整齊,堆疊高度應小于7m,其儲倉、輸送裝置應采取防潮、防塵措

施。

4.3.10當采用液氨或氨水作為氨氣來源時,系統內應就地設有事故噴淋系統、氨氣泄漏檢測報警系統、氮?dú)獯祾哐b置和防雷防靜電等

安全防范設施,且系統內的地上、半地下儲罐或儲罐組

應設置非燃燒、耐腐蝕材料的防火堤,系統周?chē)鷳?yīng)就地設置排水溝。

5技術要求

5.1 基本要求

按照經過規定程序批準的圖紙和設計文件要求,對燃煤煙氣脫硝技術裝備進行制造、安裝、調試及驗收。

5.2 技術性能要求

--氨逃逸不犬于2.28 mg/m'(標準狀態,干基,過?？諝庀禂?shù)1.4);

--SO2/SOs轉化率小于1%;

--脫硝效率和裝備壓力降等參數滿足設計要求，氮氧化物排放達到國家環保部門規定;

--主體設備設計使用壽命不低于鍋爐的剩余使用壽命;

--裝備可用率保證在95%以上。

5.3材料和制造要求

5.3.1燃煤煙氣脫硝技術裝備中的壓力容器應遵循GB150,非壓力容器應遵循JB/T4735。

5.3.2 燃煤煙氣脫硝技術裝備所用鋼材應附有鋼材生產單位的鋼材質量證明書。燃煤煙氣脫硝技術裝備的生產廠家應按鋼材質量證

明書對鋼材進行驗收,必要時進行復驗。

55.3.4 燃煤煙氣脫硝技術裝備的保溫、油漆應符合DL./T 5072的規定。

5.3.5 催化劑模塊的材料和制造應滿足催化劑的性能要求和強度要求。

5.4 電氣和控制要求

5.4.1 燃煤煙氣脫硝技術裝備中還原劑儲運制備系統的電氣設計應遵循GB50058,脫硝系統的電氣設計應遵循DL/T 5153。

5.4.2燃煤煙氣脫硝技術裝備的熱工自動化系統可采用分散控制系統(IDCS)或可編程控制器(PLC)，其功能包括數據采集和處理

(DAS)、模擬量控制(MCS)、順序控制(SCS)及聯鎖保護。

5.4.3 燃煤煙氣脫硝技術裝備應采取防雷、接地措施,并符合GB 50057的有關規定。

5.4.4 SCR反應器進出口煙道應設有煙氣檢測儀器,以監測煙氣溫度、流量、壓力、氮氧化物濃度、氧氣濃度以及出口氨逃逸等參

數。

5.4.5檢測儀 表和執行裝置應滿足燃煤煙氣脫硝技術裝備運行和熱控整體自動化的功能與接口要求。

5.5安全環保職業衛生要求

5.5.1 燃煤煙氣脫硝技術裝備的工作平臺、扶梯、欄桿等應符合GB 4053. 1~GB4053.4的規定。

5.5.2還原劑儲運制備系統應按GB 18218進行辯識,并建立檔案。

5.5.3氨的儲運 和制備應遵循《安全生產法》、《危險化學品安全管理?xiàng)l例》

和《危險化學品生產儲存建設項目安全審查辦法》的規定,并應滿足GBZ1 .GBZ2和GB14554的要求。

5.5.4燃煤煙氣脫硝技術裝備的噪聲控制設計應符合GBJ87的規定,振動控制設計應符合GB 50040的規定。

5.6消防要求

5.6.1消防系統的設計應符合GB50229、GB50016的要求,消防水系統的設置應覆蓋所有設備。消防水源宜由廠內管網主消防系統供

給。

5.6.2 消火栓應根據需要沿道路設置,并宜靠近路口。

6檢驗驗收

6.1裝備驗收

6.1.1燃煤煙氣脫硝技術裝備中各設備在制造完成時,應進行試驗以證明其性能符合各設備規范和合同要求。

6.1.2 燃煤煙氣脫硝技術裝備中各設備及相關工業管道、鋼結構在建設工地焊接安裝完畢后,應按GB 50236、GB 50205規范進行驗

收,單體設備應驗收合格。

6.1.3催化劑驗收應包括:催化劑生產單位、生產制造所執行的標準、產品規格與型號.質量證明書、產品合格證、產品編號、使用說

明書、生產日期、出廠日期等。催化劑到現場后,應根據供

需雙方約定進行隨機取樣封存,并送國家權威機構進行檢驗。

6.1.4工程安裝、施工結束后應進行調試前的分步試驗驗收,驗收應合格。
