前言

本標準按照GB/T1.1-2009給出的規則起草。

本標準由中華人民共和國國家發展和改革委員會提出。

本標準由全國環保產品標準化技術委員會(SAC/TC275)歸口。

本標準起草單位:浙江大學、藍天環保設備工程股份有限公司、中建中環工程有限公司、浙江浩普

環保工程有限公司、浙江菲達環?？萍脊煞萦邢薰竟枮I鍋爐廠有限責任公司、國電科學技術研

究院、浙江天地環保工程有限公司、福建龍凈環保股份有限公司。

本標準主要起草人:鄭成航、高翔、吳衛紅、王鳳君、酈建國、孟煒、翁衛國、朱全勇、張涌新、

付智明、蔣善行、溫卿云、許月陽、王少權、黃海鵬、趙健、張成健。

燃煤煙氣脫硝噴氨混合系統

1范圍

本標準規定了燃煤煙氣選擇性催化還原法(SCR)脫硝噴氨混合系統的技術要求、檢驗驗收、標牌標志、包裝、運輸和貯存。

本標準適用于噴氨格柵(AIG)噴氨靜態混合器等燃煤煙氣選擇性催化還原法(SCR)脫硝噴氨混合統,其他脫硝噴氨混合系統可參照執行。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版木適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。

GB/T 191 包裝儲運圖示標志

GB/T 985.1 氣焊、焊條電弧焊、氣體保護焊和高能束焊的推薦坡口

GB/T5117 非合金鋼及細晶粒鋼焊條

GB/T 5118 熱強鋼焊條

GB/T 9969 工業產品使用說明書 總則

GB/T 12224 鋼制閥門 一般要求

GB/T 13306 標牌

GB/T 13384 機電產品包裝通用技術條件

GB/T 21509 燃煤煙氣脫硝技術裝備

GB 50016 建筑設計防火規范

GB 50205 鋼結構工程施工質量驗收規范

GB 50236 現場設備、工業管道焊接工程施工規范

DL/T 260 燃煤電廠煙氣脫硝裝置性能驗收試驗規范

DL 5009.1 電力建設安全工作規程 第1部分:火力發電.

DL/T 5072 火力發電廠保溫油漆設計規程

DL 5190.2 電力建設施工技術規范 第2 部分:鍋爐機組

DL 5190.4 電力建設施工技術規范 第4 部分:熱工儀表及控制裝置

NB/T47003.1鋼制焊接常壓容器

3術語和定義

GB/T 21509界定的以及下列術語和定義適用于本文件。

3.1噴氨混合系統

在SCR反應器進口煙道內將經空氣稀釋后的氨氣噴入并使之與煙氣均勻混合的系統。

3.2噴氨格柵(AIG)

以格柵管道的形式使氨氣注入煙道的噴射裝置,包括噴氨管道、噴嘴、支撐及配件。

3.3靜態混合器

利用一定的固定部件,通過改變氨氣與煙氣流動狀態,使其達到充分混合的裝置.

3.4流場模擬

用于優化燃煤煙氣脫硝技術裝備工藝系統設計所進行的計算流體動力學模型和冷態物理模型試驗。

3.5混合系統煙氣阻力

煙氣流經噴氨混合系統時所產生的壓差。

4.1基本要求

4.1.1噴氨混合系統布置在SCR脫硝反應器的進口煙道內,典型噴氨混合系統參見附錄A中A.1.

4.1.2應按照經過規定程序批準的圖紙和設計文件要求對噴氨混合系統進行制造、安裝、調試及驗收。

4.1.3噴氨混合系統所用鋼材應符合NB/T47003.1的規定.并應附有鋼材生產單位的鋼材質量證明書。

4.1.4噴氨混合 系統的加工。成形、焊接、檢驗與驗收應符合NB/T 47003.1和GB/T 985.1的技術要求。燁接用焊條應符合GB/T 5117.GB/T 5118的規定。

4.1.5噴釩混合系統應保證氨氣和煙氣混合均勻。

4.1.6噴氨混合系統應具有良好的熱膨脹性、耐磨損、抗熱變形性和抗振性。

4.1.7噴氨混合系統的安全、環保、職業衛生、消防等要求應符合GB/T 21509的規定。

4.1.8噴氨混合系統的建設安全管理應符合DL 5009.1的規定.

4.2噴氨格柵(AIG)

4.2.1根據煙道截面大小，噴氨格柵(AIG)應將煙道裁面分成多個控制區域且單獨可調，每個區域設有若干個噴嚅,以匹配煙氣中氮氧化物的濃度分布。

4.2.2噴氨格棚(AIG)應結構簡單.分布效果好、不易積灰。宜設置防磨角制，保護噴氨格柵(AIG)管道和噴嘴,戰少其磨損。

4.3 噴氨靜態混合器

4.3.1噴氨靜態混合器應與噴嘴對應組成,保證氨氣區域控制可調。

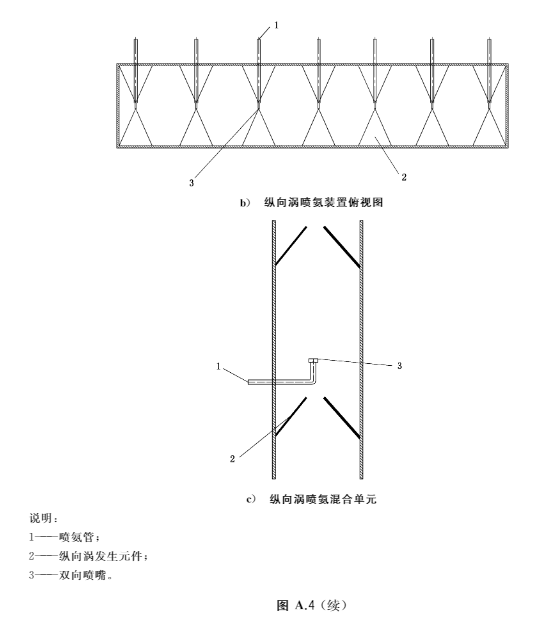

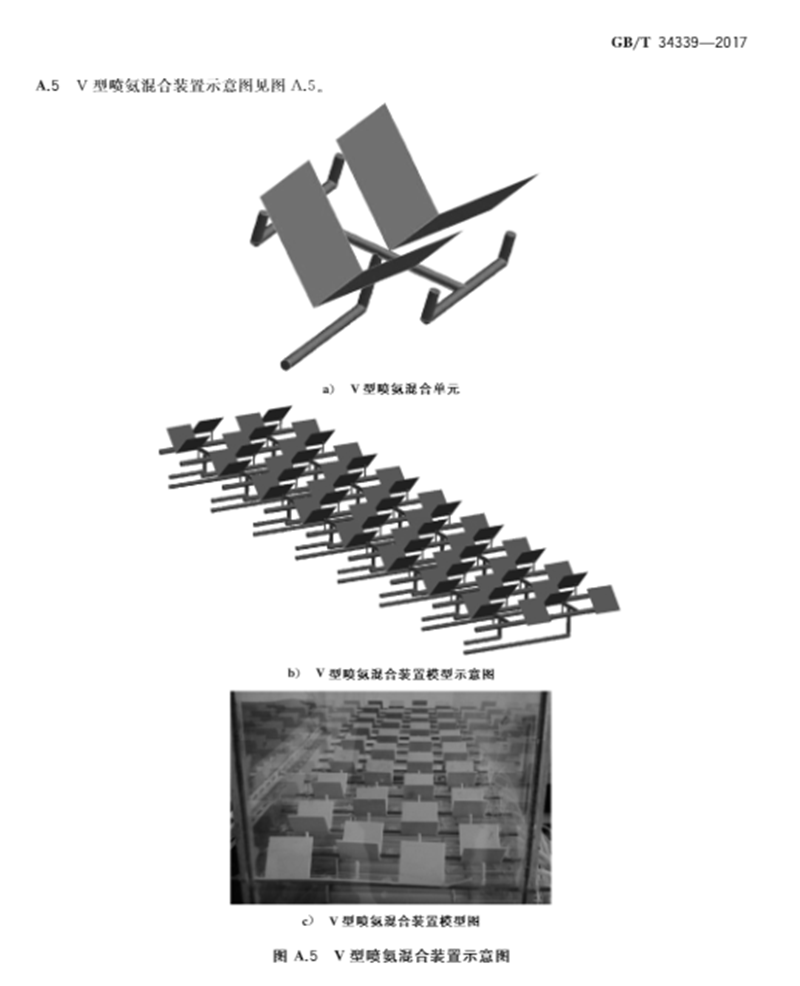

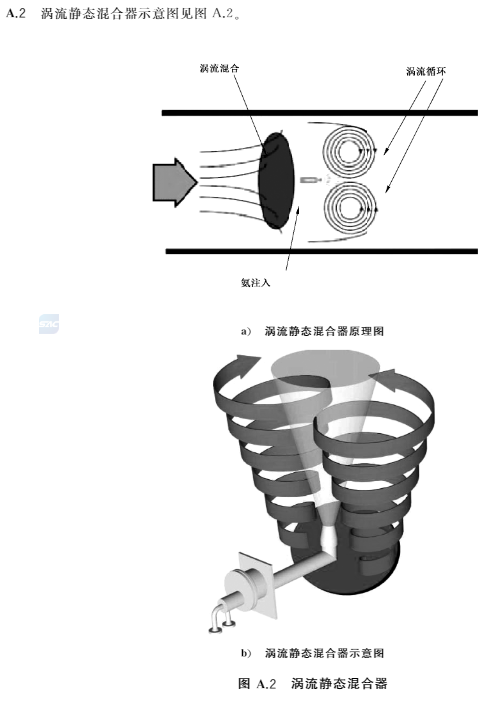

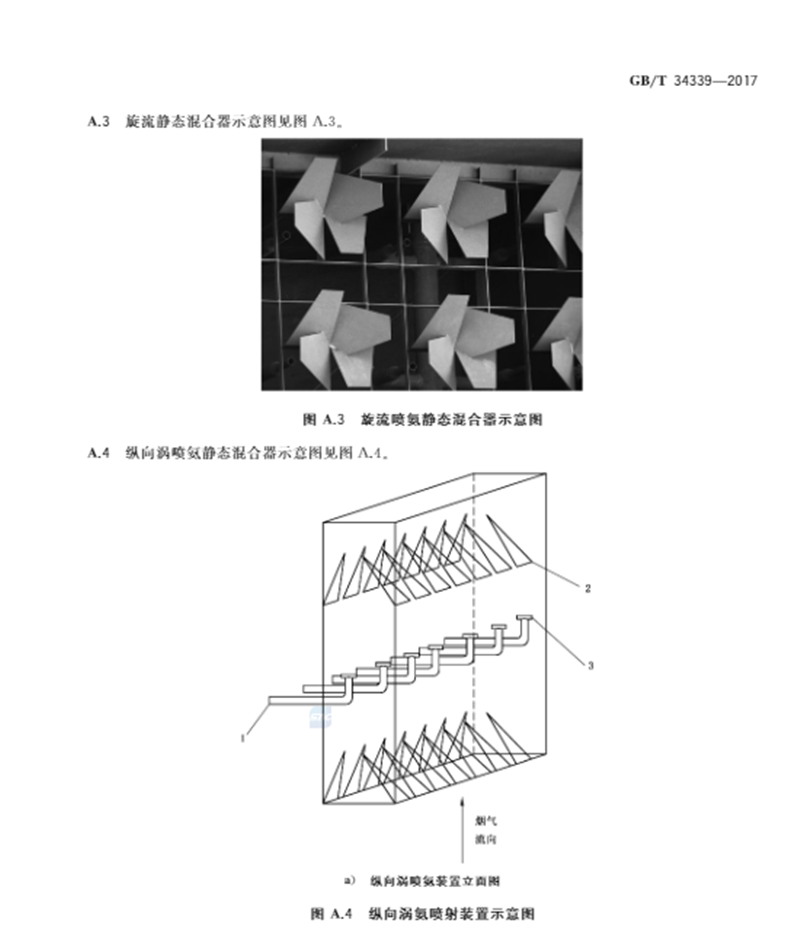

4.3.2典型渦流、旋流、縱向渦、V型噴氨靜態混合器參見A.2~-A.5.

5技術要求

5.1 一般要求

5.1.1根據鍋爐負荷、煙氣溫度、SCR脫硝反應器進出口NO_x濃度以及NH₃/NO_x,摩爾比等,噴氨混合系統各支管閥門開度應定期進行優化調整。

5.1.2當噴氨混合系統采用噴氨格柵(AIG)時,其在煙道中的安裝位置和噴嘴數量宜通過流場模擬確定?；旌暇嚯x設計計算參見附錄B。

5.1.3當噴氨混合系統采用靜態混合器時,其擾流板的數量、安裝角度、大小應與噴嘴數量、混合距離對應設計,安裝位置宜通過流場模擬確定。

5.1.4噴氨混合系統的設計使用壽命和可用率應與主體脫硝技術裝備保持-致。且設計使用壽命不低于主體脫硝技術裝備的剩余使用壽命。裝置明用率應保證在98%以上。

5.1.5根據氨的噴射流最計算稀釋空氣的流量,氮與空氣的混合器出口(或尿索熱解爐出口)氨氣濃度宜不大于5%(體積比)。當氨空氣的混合器出口(或尿索熱解爐出口)氫氣濃度大于7%(體職比)時應報警,當氨與空氣的混合器出口(或尿索熱解爐出口)氨氣濃度鍘10%(體積比)時應切斷還原劑供應統。

5.1.6噴氨混合系統應保證噴入的氨氣/空氣混合氣體與煙氣達到良好的混合效果。噴氨混合系統宜按煙道分區域進行調節控制。

5.1.7噴氨混合系統宜設置閥門組站,氨噴射系統各支路應設置蔬最調節閥,閥門組站各鋼制閥門應符合GIB/T 1224的技術要求。

5.1.8噴氨混合系統氨噴射施量的設計計算,應選取燃煤鍋爐BMCR負荷下的煙氣設計條件。噴氨格柵(AIG)管道中的氨/空氣混合介質的流速宜不大于10 m/s,咬嚅處的敘/空氣混合介質的施連宜取所處煙道中爛氣速度的1倍~3倍。

5.1.9為減少噴氨混合系統煙氣阻力,噴氨管道的問距宜180 mm~400 mm，為防止噴嘴堵塞,噴嘴孔徑宜不小于6 mm。

5.2技術性能指標

技術性能指標如下:

--NH₃/NO_x靡爾比相對標準偏差(第- 層催化劑人口處)在脫硝效率低于85%時宜不大于5% ,在脫硝效率不低于85%時宜不大于3%；

--煙氣流速相對標準偏差(第一層催化劑人口處)小于15%；

--噴氨混合系統煙氣阻力不大于200Pa。

6測量與計算

6.1 NH₃/NO_x、摩爾比、爛氣流速、煙氣靜壓、煙氣動壓、煙氣密度、水平標商等參數的測量方法參見DL/T 260。

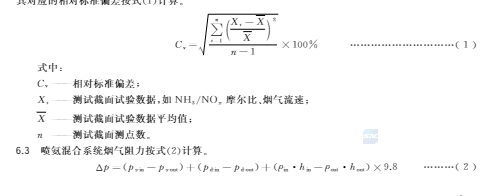

6.2脫硝反應器第一層催化劑人口處的NH₃/NO_x,摩爾比、煙氣蔬速的洲量應采用網格法進行測量，其對應的相對標準偏差按式(1)計算。

?

?

7檢驗驗收

7.1設備驗收

7.1.1設備及相關工業管道、鋼結構在建設工地焊接安裝完畢后,應按GB50236、GB50205進行驗收，單體設備應驗收合格。

7.1.2噴 氨混合系統應通過168 h試運行，系統運轉正常,技術指標(含設備阻力)應達到設計和合同要求。

7.1.3噴氨混合系統設備驗收按照下列標準執行：

---制造和安裝按NB/T 47003.1執行;

--系統煙道的驗收按DL.5190.2執行;

--設備、管道的保溫和油漆工程驗收按DL/T 5072執行;

--熱工控制儀器、儀表驗收按DI.5190.4執行;

--消防按GB 50016執行。

7.2性能驗收

7.2.1 NH₃/NO_x摩爾比相對標準偏差、煙氣流速相對標準偏差應達到5.2的技術要求，參數測量與計算按6.1.6.2執行。

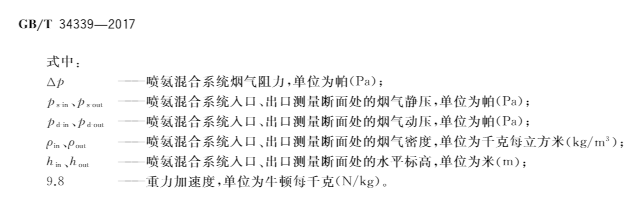

7.2.2噴氨混合系統煙氣阻力應達到5.2的技術要求,參數測最與計算按6.1.6.3執行。

8標牌、標志,包裝、運輸和貯存

8.1標牌和標志

8.1.1標牌應符合GB/T 13306的規定。

8.1.2噴氨混合系統在明顯位置應裝有固定標志,應包括:制造廠名或商標,產品型號及名稱，額定處理能力,設備外形尺寸,執行標準編號及產品編號,制造日期。

8.2包裝.運輸和貯存

8.2.1噴氨混合系統包裝應符合GB/T13384的規定,保證在正常運輸條件下不致因包裝不善而損壞，包裝與運輸?shù)臉?biāo)志應符合GB/T 191的規定。

8.2.2每臺設備應附有下列圖樣和隨機文件:

--設備總清單;

--設備工藝圖及安裝圖;

--產品合格證;

--使用說明書,說明書應符合GB/T 9969的規定;

--包裝清單及備品備件清單。

附錄A

(資料性附錄)

典型的燃煤煙氣脫硝噴氨混合系統示意圖

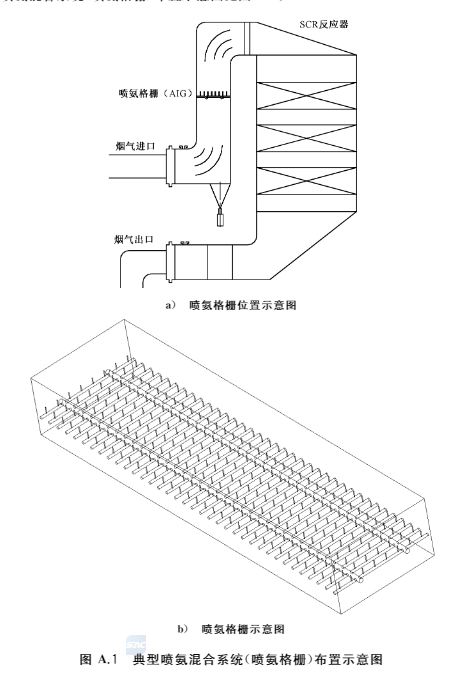

A.1典型的噴 氨混合系統(噴氨格柵)布置示意圖見圖A.1。

?

?

附錄B

(資料性附錄)

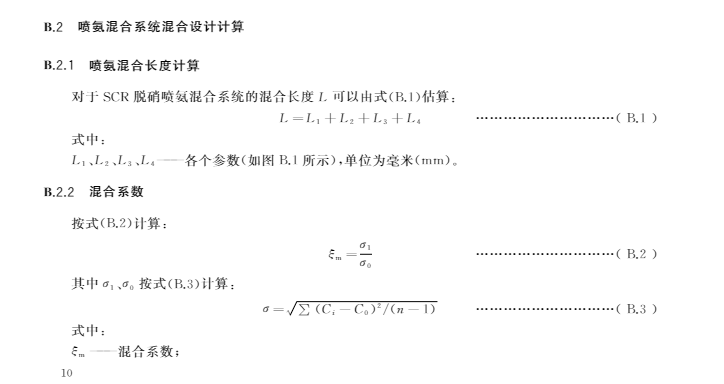

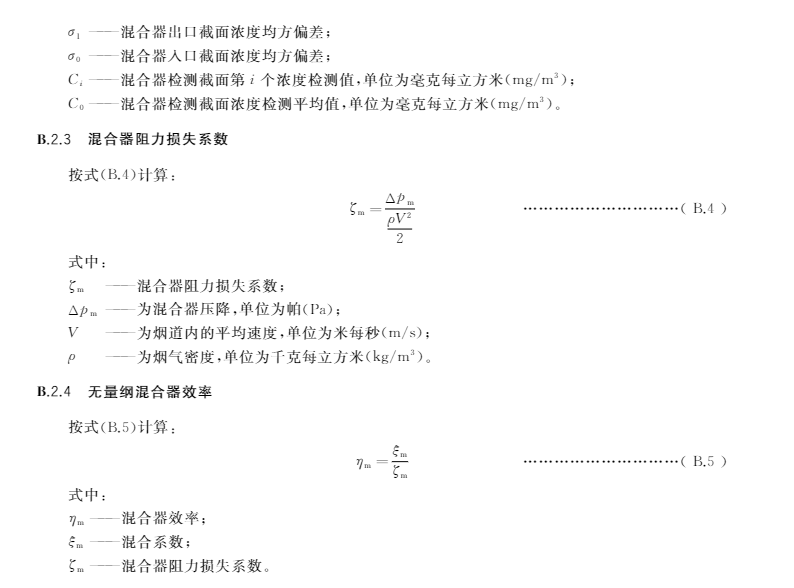

燃煤煙氣脫硝噴氨混合系統混合距離設計舉例

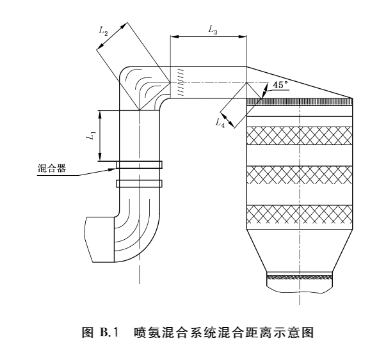

B.1某工程項目噴氨混合系統混合距離示意圖

?
