污染源在線自動監（監測）系統數據傳輸標準 HJ212-2017

2021-04-24

前言

為貫徹《中華人民共和國環境保護法．指導污染物在線監控《監測》系統的建設，規范數據傳輸保證各種污染物控監儀器設備、傳輸網絡和環保部門應用軟件系統之間的連通，制定本標準。

本標準規定了污染在線監控（監測）數據傳輸過程的數據格式和代碼定義。

本標準的附錄A、B為范性錄附錄，附錄C、D為資料性附錄。

本標準是對《污染源在線自動監（監測）系統數據傳輸標準》(HJ/T212-2005）的修訂。

本標準首次發布于2005年，本次為第一法訂。

本次修訂的主要內容：

一一擴充了標準的適用范圍，新增污染物抖放過（工況）自動監控設備和監控中心之間的數據交換傳輸：

一一新增了數據采集傳輸儀與在線監控（監測）儀器儀表之間的數傳輸通訊協議；

一一新增了現場機與上位機之間的數據傳輸網絡；

一一修改了設備唯一標識MN描述；

一一修改了是否拆分包及應答標志Flag描述：

一一刪除了報警相關的字段對照表中字段，命令字、通訊示例；

一一增加了污染物排收過程（工況）監控監測因子編碼規則；

一一明確了系統編碼的分類，對擴充部分進行了定義：

一一明確了命令的分類，擴充了命令：

一一在代碼定義章節中擴充了《執行結果定義表》。

一一在代碼定又章節中擴充了《請求近回表》

一一新增了《實時數椐標記定義表》；

一一在附錄A循環冗余校驗（CRC）增加了算法示例：

一一擴充了《水監測因子編碼表》和《氣監因了編碼表》，引用并定義了新的污染物編碼，單獨列出了《聲環境監測因子編碼表》；

一一新增了《污水排放過程（工況）監控處理工藝表》、《污水排放過程（工況〕監控監測因子編碼表，《煙氣排放過程（工況）監處理工藝表》、《煙氣排放過程（工況）監控監測因子編表》?！冬F(xiàn)場端設備分類編碼表》、《現場端信息分類編碼表》、《現場端信息編碼表》；

一一完善并擴充了各條命令的通訊過示例；

一一新增了污水、煙氣污染物排放量及均值的計算方法；

一一新增了垃圾焚燒中關于爐膛焚燒溫度的監測因子。

自本標準實施之日起，《污染源在線自動監控〔監測〕系統數據傳輸標準》(HJ/T212-2005〕廢止。

本標準由環境保護部壞境監察局、科技標準司組織制訂。

本標準起草單位：兩安交大長天軌股份有限公司、環境保護部信息中心、中國環境監測總站；

本標準環境保護部2017年4月24目批準。

本標準自2017年5月1日實施。

本標準由壞境保護部釋。

污染物在線監控（監測）系統數據傳輸標準

1適用范圍

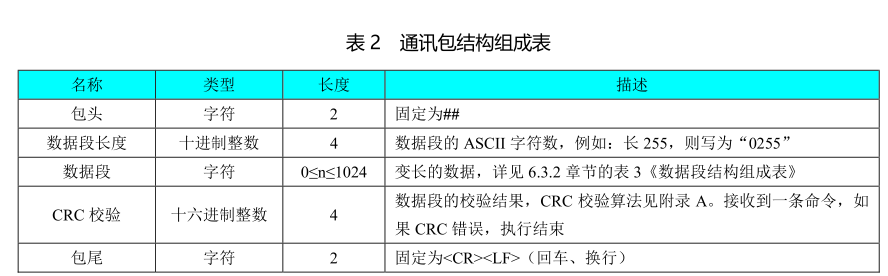

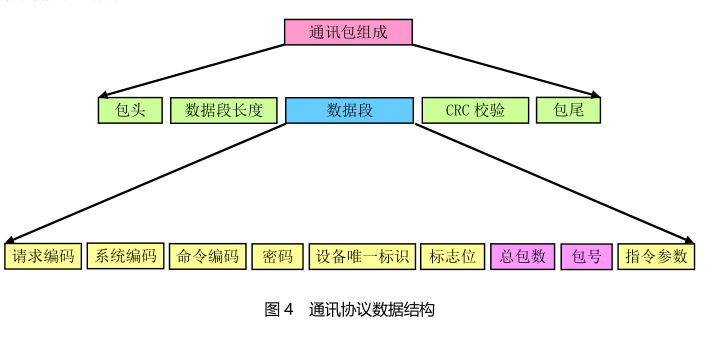

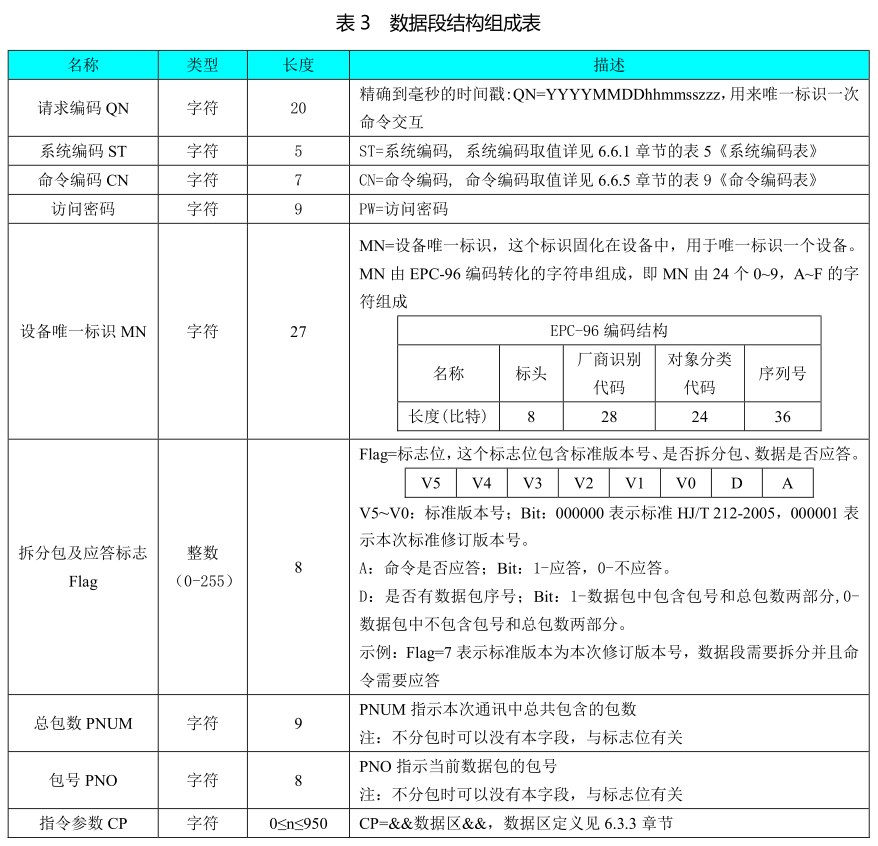

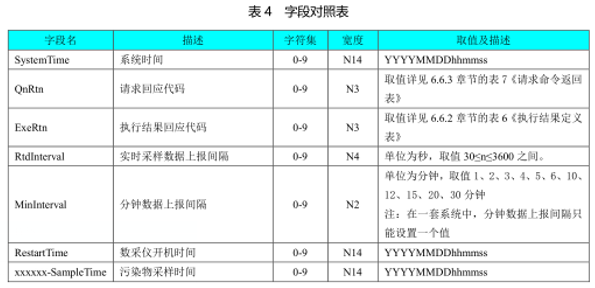

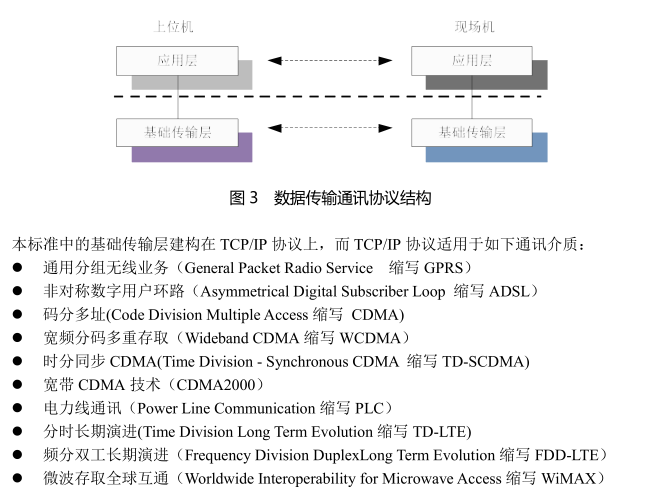

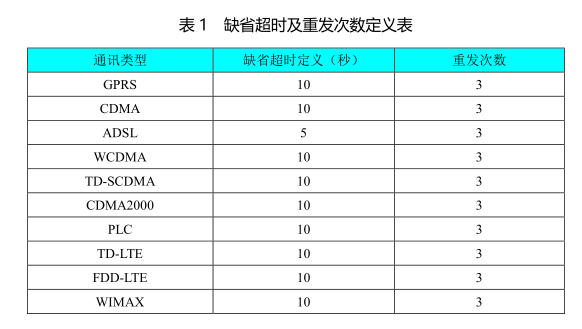

本標準適用于污染物在線監控（監測）系統污染物排放過程（工況）自動監控系統與監控中心之間的數據傳輸，規定了傳輸?shù)倪^程及參數命令，交互命令，數據命令和控制命令的格式，給出了代碼

定義，本標準允許擴展。但擴展內容時不得與本標準中所使用或保留的控制命令相沖突。

本標準還規定了在線監控（監測〕儀器儀表和數據采集傳輸儀之間的數據傳輸格式，同時給出了代碼定義。

2引用標準

本標準引用了下列文或其中的條款。凡是不注明日期的引用文件，其有效版本適用于本標準。

GB 3096-2008 聲環境質量標準

GB/T 16706-1996 環境污染源類別代碼

GB/T 19582-2008 基于Modbus協議的工業自動化網絡規范

HJ/T 75-2007 固定污染源煙氣排放連續監測技術規范（試行）

HJ/T 76-2007 固定污染源煙氣排放連續監測排放系統技術要求及監測方法（試行）

HJ 524-2009 大氣污染物名稱代碼

HJ 525-2009 水污染物名稱代碼

3.術語和定義

下列術語和定義適用于本標準。

3.1污染物在線監〔監測)系統。

由對污染物實施在線自動監控（監測）的儀器設備．數采儀、污染物排放過程（工況）自動監控設

備和控中心組成。

3.2監控中心

安裝在各級環保部門、通過傳輸網絡與自動監控設備連接并對其發出查誼和控制等指令的數據接收

和數據處理系統，包括計算機及計算機件等，本標準簡稱上位機。

3.3在線自動監崆（監控）設備

安裝在污染物監測點現場及影晌污染物排放的工藝節點用于監控，監測污染物排放狀況和過程參數并完成與上位機通訊傳輸?shù)脑O備，包括污染物監控（監測）儀器，流量（速）計、污染治理設施運行記錄儀和數據采集儀等。本標準簡稱現場機。

3.4數據采集傳輸儀

采集各種類型監控儀表的數據，完成數據存儲及與上位機數據傳輸通訊功能的單片機、工控機，嵌人式計算機．可編程自動化崆器或可編程監控器通過傳輸網絡與現場機進行通訊（包括發起、數據交換、應答等）。

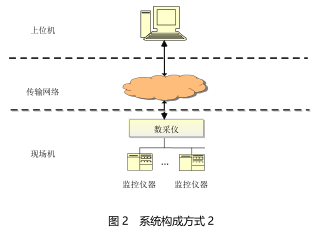

污染物在線監控（監測）系統有兩種構成方式：

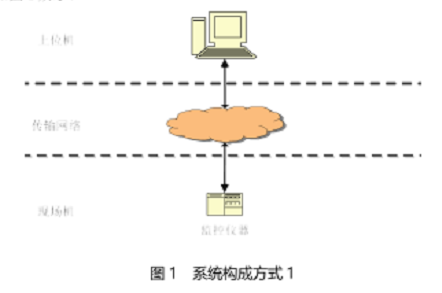

1）一臺（套）現場機集自動監控（監測）、存儲和通訊傳輸功能為一體?？芍苯油ㄟ^

傳輸網絡與上

位機相作用，如1所示。
