方案說明
1、目標治理發動機概況和治理方案技術路線：
? ? ? 廣東綠谷環?？萍加邢薰揪?臺曼海姆天然氣發電機組尾氣凈化項目的有關技術問題進行探討，我司根據提供的發動機原排數據，并結合國內外先進的技術資源，量身定制的一套切實可行的天然氣發電機組用的尾氣綜合治理方案。
? ? ?我司提出的綜合治理方案的技術路線是：
SCR（選擇性催化還原）
2、綠谷環保的處理技術路線采用SCR低背壓的優越性：
? ? ?系統的整體背壓會一直維持在1.0kPa以下。
3、綠谷環保獨特優勢：
3.1催化劑技術：
? ? ?本項目考慮到后端余熱利用，不可以降溫，同時排氣溫度較高，所以采用高溫催化劑。在325℃-550℃情況下，平均效率可以達到90%以上；
3.2軟件控制技術：
? ? ?在復雜的天然氣動力尾氣領域有成功的應用經驗，在非道路固定源領域有數十臺1MW以上天然氣發動機、天然氣機、燃?xì)獍l(fā)動機尾氣PM、CO、HC、NOx、的處理經驗，同時在道路領域是玉柴和朝柴國五天然氣發動機尾氣處理的供應商，可以實時顯示脫硝狀態數據，煙溫狀態，尿素用量等情況；
3.3低溫效率高，適應范圍廣：
? ? ?在325℃-550℃情況下，平均效率可以達到90%以上；
? ? ?選擇此方案作為技術路線的依據是，曼海姆天然氣發動機綜合性較為優越，根據過往我們?cè)诖篑R力天然氣發動機尾氣治理領域積累的豐富經驗，是可以通過高效催化劑配方及使用SCR工程設計方案來實現此項目所需達到的排放要求。
4、技術要求
4.1原始設計參數
?發動機品牌：曼海姆 TCG3016V16S
?機組額定功率：1000kw
?發動機最大允許背壓：5kPa
?機組數量：1臺
?煙氣流量（單臺額定功率時）：≤5667KG/h，排氣溫度463±25℃，50%負載時517±25℃
?原始排放量及排放標準見下表：
|
?排氣污染物 |
?NOx（氮氧化合物） |
|
?mg/Nm3（5%O2含量） |
?500 |
4.2目標排放承諾
? ? ? ?設計規范要求：
? ? ? ?發動機排放：燃?xì)獍l(fā)電機尾氣排放經過綠谷環保設計的SCR系統可以處理的效果為：可以確保達到NOx排放濃度≤50mg/m3。
4.3凈化系統壓降要求：
? ? ?SCR脫硝設備壓降≤1.0kPa;
? ? ?整套凈化設備在使用過程中不會出現背壓上升的情況發生，影響催化劑的反應效率和使用壽命。
4.4氮氧化物NOx相關參數計算：
?氮氧化物NOX原始排放為500mg/m3，
?NOX目標排放為50mg/m3,
?NOX排放效率要求為：（500-50）/500≥90%
?我們?cè)O(shè)計的SCR反應器空速8000h-1，反應器在550℃的溫度下，我們可以確保處理效率達到90%以上，濃度控制在標準要求的50mg/m3以下。
?氨逃逸控制在2.5mg/Nm3 （5% O2）
?SCR系統的背壓情況
?整套凈化設備設計背壓為1.0kpa
4.5設備說明
?SCR系統
2一臺機組配一套SCR系統
2系統設備主要部件如下：
uSCR反應室由3mm 304不銹鋼結構組成，反應室預留用于不同類型煙氣測量的接口，SCR室安裝催化劑模塊。
u混合管
混合管由3mm 304不銹鋼組成。混合管內包含一個流量計、噴射混合器、各類傳感器，以提高排煙氣流均勻性。
u尿素噴射控制系統
尿素噴射控制系統采用閉環控制，即根據催化劑前后氮氧化物傳感器所測煙氣中NOx值，控制系統實時調整計量泵的噴射量，從而精確控制煙氣中NOx的濃度?？刂葡到y(tǒng)主要包括控制柜、計量子系統和流體處理組件等。
控制柜含觸屏式PLC控制器，開關按鈕，開頭狀態指示燈，并配有以太網連接用于遠程監控與故障排除。觸屏可用于系統調試和相關設置。
計量系統有集成計量泵、放氣閥、空氣調壓器、氣動開關、止回閥、過壓調節器及三通閥。
單臺整個系統用電負荷為0.5kW/套
u空壓機選擇采用1臺3kW，品牌為國內知名品牌。

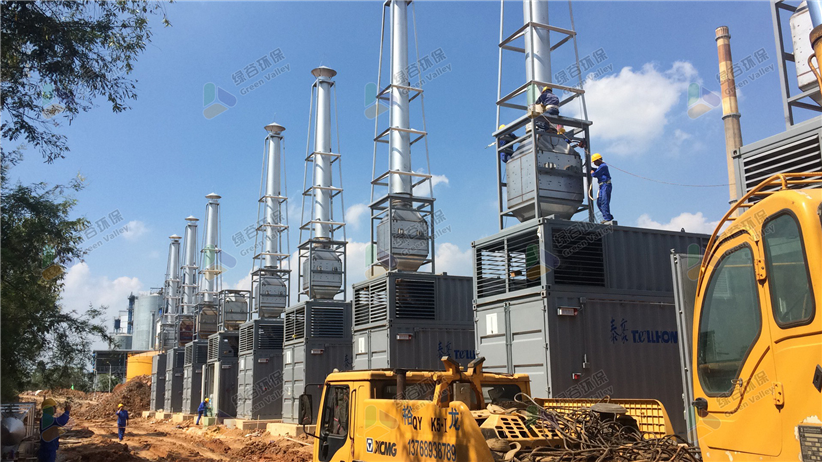

4.6凈化系統布置設計
? ? ? ?本尾氣凈化系統主體部分布置在機房?jī)?nèi)，詳細布置圖紙請見附件。系統設計時充分考慮了對空間尺寸、設備重量、電氣接線、接地、整體美觀等多方面要求因素。如需接消聲器，則需對管道進行處理。
? ? ? 因整體系統重較大，支撐安裝可根據現場調整。
? ? ? SCR脫硝設備控制柜設計為落地式，并和尿素溶液儲罐和計量柜布置在發電機側；
? ? ? 空壓機、儲氣罐、壓縮空氣管路根據現場布置。凈化系統內部設備之間采用法蘭連接的形式。
4.7需方提供
?提供電力-以保證尿素噴射系統正常運轉
2供方負責凈化系統內部組件之間連接線纜。需方需滿足供方凈化系統用電需求，并接線至凈化系統電源控制箱。電源電壓AC220V,功率0.5kW(單機)。
2甲方需滿足乙方空壓機用電需求，并接線至空壓機電源控制箱。電源TN-S（三相五線)AC380功率0.75kW×1臺【間歇式用電】
21套凈化系統以及配套空壓機耗電總功率合計為：
0.5kW×1臺+0.75kW×1臺【間歇式用電】=1.25kW
?設備布置圖——在系統安裝前，需提供集裝箱和現場布局圖，以此保障設備合理利用
?廠區平面布置圖及為滿足本工程施工所需要的其他圖紙
?如需方不能提供以上圖紙，供方需派遣其工程師到項目安裝現場踏勘
5、技術服務和質量保證
5.1、需方可派人員到供方工廠對設備制造過程中的主要工序進行監造。
5.2、貨到現場移交后，設備及附屬設備在合同規定的質保期內，由于設備自身的質量原因所導致的故障，供方免費更換、維修至設備正常使用。
5.3、為保證設備的正確安裝、安全使用，需方負責整體凈化系統的安裝工作，供方負責指導安裝、調試設備試運行，并要對施工人員提供必要的操作運行培訓及更換培訓，使施工人員熟練掌握安裝技巧，達到能夠獨立安裝相關設備的標準。
5.4、發電機組尾氣凈化系統調試期間，需方負責安排機組操作人員，供方配合需方調試驗收；需方負責提供調試開機還原劑（32.5%尿素溶液）。
5.5、調試地點：最終全部設備調試驗收在項目地隨機組整體完成驗收。
5.6、SCR封裝、控制系統及配件質保期為系統整體調試運行合格后一年，催化劑壽命取決于沼氣中成分情況（不提供具體質保時間）。
5.7、產品實行“三包”服務，在質保期內出現質量問題，供方在接報24 小時內提供售后服務，包括到需方現場及需方客戶現場處理質量問題，被“三包”服務商品的質保期重新計算。
