前言

本標準按照GB/T 1.1- 2009給出的規則起草。

請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別這些專利的責任。

本標準由全國信息技術標準化技術委員會(SAC/TC 28)提出并歸口。

本標準起草單位:中國電子技術標準化研究院、中國物品編碼中心、北京航空航天大學、西安電子科技大學、中興長天信息技術(南昌)有限公司、中國科學院計算技術研究所、中國科學院自動化研究所、西安優勢物聯網科技公司、北京烽火聯拓科技有限公司、蘇州工業園區優頻科技有限公司、移動通信國家工程研究中心、深圳市阿艾夫通訊有限公司。本標準主要起草人:曹國順、楊東凱、王文峰、馮敬、高林、劉乃安、金倩、耿力、夏娣娜、宋繼偉、喬申杰、羅海勇、孫長征、王曉磊、王宏剛、雷地球、譚杰、趙紅勝、張波、宋偉寧、廖應成、張革軍、朱宇紅、陳傳紅、藍海盛、楊田榮、王毅、鄢若韞、林強。

信息技術? 自動識別和數據采集技術?

實時定位系統性能測試方法

1范圍

本標準規定了實時定位系統性能的測試要求和測試方法。

本標準適用于實時定位系統的設計、測試和使用。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的順本適用于本文件。凡是不注日期的引用文件,其懸新板本(包括所有的修改單)適用于本文件。

GB/T 29261.3--2012信息技術 自動識別和數據采集技術 詞匯第3 部分:射頻識別

(ISO/IEC 19762-3:2008,NEQ)

GB/T 29261.4--2012信息技術 自動識別和數據采集技術 詞匯第4部分:無線電通信

(ISO/IEC 19762-4:2008,NEQ)

GB/T 29261.5-2014信息技術 自動識別和數據采集技術 詞匯第5 部分:定位系統

(ISO/IEC 19762-5:2008,IDT)

3術語和定義

GB/T 29261.5--2014.CB/T 29261.3--2012 和GB/T 29261.4--2012 中界定的以及下列術語和定義適用于本文件。

3.1定位誤差指標

系統期望的定位系統標準差的閡值。

4.符號

5縮略語

下列縮略語適用于本文件。

RTLS:實時定位系統

6制試要求

6.1測試對象

測試對象應為一個完整的實時定位系統，一般由定位標簽、讀寫器、天線和定位軟件等組成。

6.2測試環境

6.2.1一般要求

測試宜在符合6.2.2和5.2.3要求的實驗室環境進行,也可根據用戶要求在被測系統實際應用場新進行。

6.2.2氣候環境

除非另有規定。測試應在下列標準大氣條件下進行:

a)溫度:15℃~35℃;

b) 相對濕度(RH):25%~75%；

c) 大氣壓:85kPe-106kPa.

6.2.3射頻環境

測試應在可控的射頻環境中進行。測試前應對射頻環境進行測量。被測系統工作頻段內的嗓聲水平應低于一80dBm.

6.3測試布置

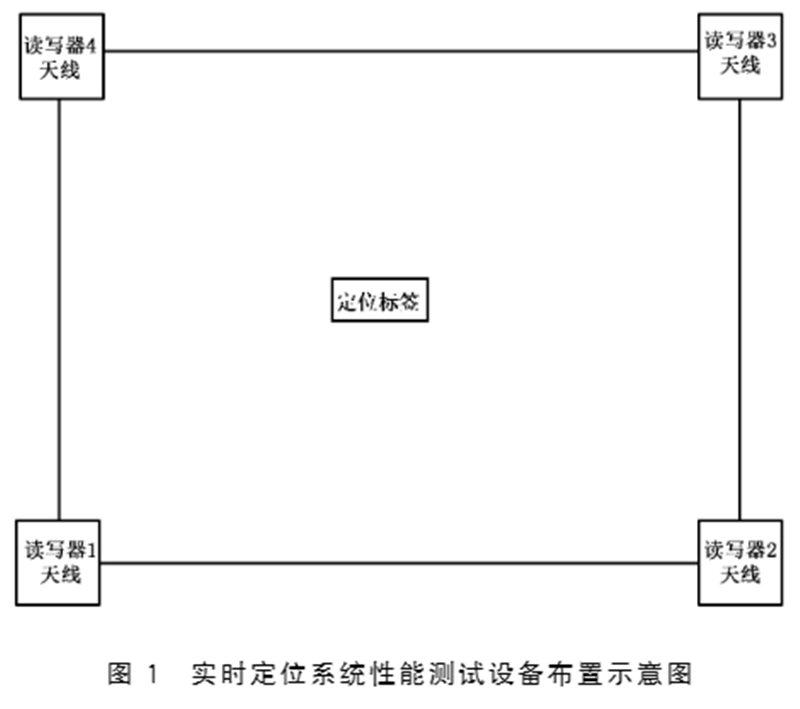

按照被測系統實際應用時的配量進行測試場景的布量,如果系統沒有具體要求,按照圖1進行

布置。

將4個讀寫器天線分別布置在矩形的4個角,讀寫器天線的有度以及天線之間的距高應根據被測系統的標稱值或性能進行布置。標簽應安裝在對電磁信導影響較小的材料上《例如,木板、泡沫、塑料等),也可單獨放置。

6.4 測試設備

為測出讀寫器天線和定位標簽的實際坐標值,測距裝置(如測距儀)的精度應高于被測系統定位精度至少一個數量級(例如被測系統的定位精度為10 m,則測距裝置的精度應高于1 m)。

6.5 默認允差

除非另作說明,系統默認允差(根據測試設備和測試方法確定)為士5%。

7測試方法

7.1定位精確度

7.1.1 測試目的

本項用于測試RTLS系統給出的定位標簽坐標的標準差。

7.1.2 測試布置

系統測試時按圖1的測試場景進行布置,以四個讀寫器天線中的某一個作為坐標原點,以正北方向作為y軸,正東方向作為x軸,建立平面直角坐標系，四個讀寫器天線成矩形分布，標簽應置于被測系統工作范圍內5個不同的位置,各位置彼此間距應不小于系統標稱定位精確度,5個位置宜均勻分布，

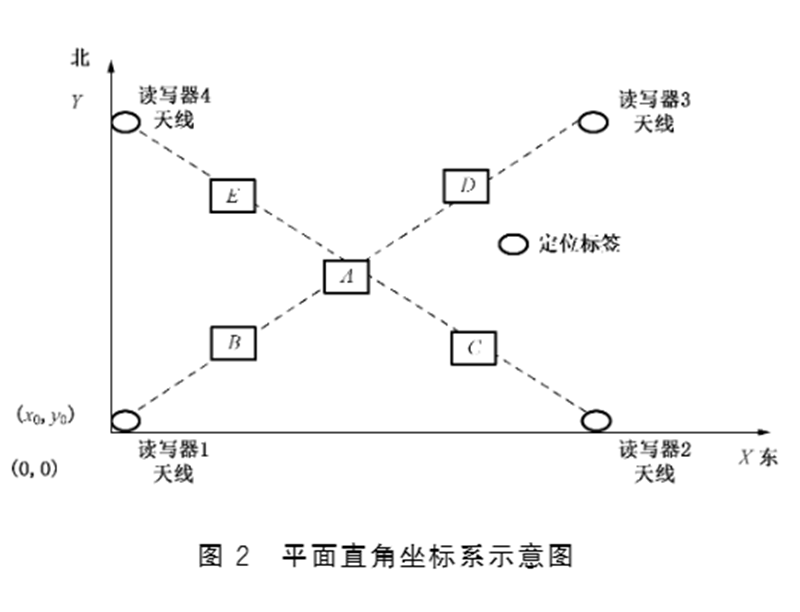

如圖2所示A、B、C、D、E五點。

7.1.3 測試步驟

定位精確度測試步驟如下:

a) 如圖2所示,布置讀寫器和天線,記錄讀寫器天線坐標;

b) 啟動定位系統;

c) 將標簽放置在如圖2所示5個位置的某個位置(例如位置A)；

d) 設置定位系統采集時間間隔為30s,采集標簽的10個坐標，記為(xi,y；) (i =1,2,-,10,為

執行定位的次數)；

e) 根據式(1)計算該位置定位坐標的均值；

7.1.4測試報告

測試報告中應至少包括如下信息:

a) 測試環境條件:溫度濕度、測試場地尺寸、電磁噪聲；

b) 標簽基本信息:型號、標識符、協議、標簽方向；

c) 讀寫器基本信息:型號、出廠序號、協議、天線數量天線接口數、發射功率；

d) 天線基本信息:型號、出廠序號、增益；

e)采集時間間隔、每個位置采集點數；

f)讀寫器天線坐標；

g) 測試位置序號、標簽實測坐標；

h) 計算結果:工、J、σ。、σ,、σ,、or_max；

7.2 定位準確度

7.2.1 測試目的

本項用于測試RTLS系統定位準確度,即定位實測值和實際位置之間的距離。

7.2.2 測試布置

讀寫器和天線布置,如圖2所示。

7.2.3 測試步驟

定位準確度測試步驟如下:

a) 按圖2布置讀寫器和天線,記錄讀寫器天線的坐標；

b) 啟動定位系統；

c) 將標簽放置在如圖2所示5個位置的某個位置(例如位置A),記錄標簽實際坐標(x,y)；

d) 設置定位系統采集時間間隔為30 s,采集10個標簽坐標,記為(x;,y;) (i =1,2,-,10,為采

集序號)；

e) 根據式(1)計算該位置定位坐標的均值；

7.2.4 測試報告

測試報告中應至少包括如下信息:

a) 測試環境條件:溫度濕度、測試場地尺寸、電磁噪聲;

b) 標簽基本信息:型號、標識符、協議、標簽方向;

c) 讀寫器基本信息:型號、出廠序號、協議、天線數量、天線接口數、發射功率;

d) 天線基本信息:型號、出廠序號、增益;

e) 采集時間間隔、每個位置采集點數;

f)讀寫器天線坐標;

g) 測試位置序號、標簽實際坐標、標簽實測坐標;

h)計算結果:△`c△`g、△r、 △r_max.

7.3定位延時

7.3.1 測試目的

對于標簽被動發送信號的RTLS系統,本項用于測試從系統發出定位請求到獲得指定標簽位置信息之間的時間差;對于標簽主動發送信號的RTLS系統,本項用于測試從標簽發送定位信號時刻開始至RTLS系統提供標簽位置之間的時間差。

7.3.2 測試布置

見6.3。

7.3.3 標簽被動發送測試步驟

標簽被動發送測試步驟如下:

a) 如圖1布置讀寫器和天線:

b) 將標簽置于系統覆蓋范圍內M個位置(M宜大于10)的一個位置,M個不同位置的彼此間距

不小于系統或者應用所能接受的定位誤差:

c) 系統發出定位指令,記錄發送時間T_i1,m;

d) 記錄系統給出標簽位置時的時間T_i2,m

e) 根據式(6)計算時間差ΔT_i,m;

f) 重復步驟c)~e)N次(N≥5);

g)更改標簽位置,重復步驟c)~f),完成所有M個位置的測試;

h)以ΔT_i,m的最大值ΔT_{i,m，max?};為系統定位延時。

7.3.5測試報告

測試報告中應至少包括如下信息:

a) 測試環境條件:溫度、濕度、測試場地尺寸、電磁噪聲；

b) 標簽基本信息:型號、標識符、協議、標簽方向；

c) 讀寫器基本信息:型號、出廠序號、協議、天線數量、天線接口數、發射功率；

d) 天線基本信息:型號、出廠序號、增益；

e) 標簽信號發送模式；

f) 測試結果：T_i1,m、T_i2,m;

7.4標簽容量

7.4.1測試目的

本項用測試RTLS系統在給定時間內能定位的標簽最大數量。

注：給定時間按照用戶要求設置

?
