前言

?

本標準按照GB/T 1.1- 2009?給出的規則起草.

本標準由中國石油和化學工業聯合會提出。

本標準由全國化學標準化技術委員會(SAC/TC 63)歸口.

本標準起草單位:南通亞泰工程技術有限公司中國船舶工業綜合技術經濟研究院、大唐南京環?？?/p>

技有限責任公司、江蘇龍源催化劑有限公司、中石化南京化工研究院有限公司。

本標準主要起草人:王德榮、邱愛玲、匯曉明、肖雨亭、馬帥、劉軍、郭小煒、王虎、陸金豐。

?

船用選擇性催化還原（SCR）蜂窩式脫硝催化劑

?

1范圍

本標準規定了船用選擇性餛化還原(SCR)蜂窩式脫硝催化劑的術語和定義.產品規格、要求、試驗方

法.檢驗規則、標志、包裝、運輸和貯存。

本標準適用于以二氧化鈦(T_IO₂)為載體.以五氧化二釩(V₂O₅) 為活性組分,用于脫除船舶柴油機尾氣中氯氧化物的選擇性催化還原(SCR)蜂窩式催化劑。

?

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注H期的引用文件,僅注日期的版本適用于本文

件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。

GB/T 191包裝儲運 圖示標志

GB/T 19587氣體吸 附BET達測定固態物質比表面積

GB/T 21650.1壓求法和氣體吸附法測定固體材料孔輕分布和孔院度第1部分:壓汞法

GB/T 31590煙氣脫硝催 化劑化學成分分析方法

GB/T 33104- 2016?船用SCR蜂窩式脫硝催化劑檢測方法

3術語和定義

GB/T 33104- 2016?界定的以及F列術語和定義適用于本文件。

3.1單元

截面尺寸為150mmX150mm的蜂窩式催化劑單體。

3.2模塊

由一定數量的催化劑單元在一定體積框內組裝而成。

4產品規格

按單元截面上均勻排布的方形孔道數米劃分,推薦規格有25 孔(25孔X25孔)、30孔(30孔X30孔) 、

35孔(35孔X35孔) 、40孔(40孔X40孔) 、45孔(45孔X45孔) 、50孔(50孔x50孔)等。

5要求

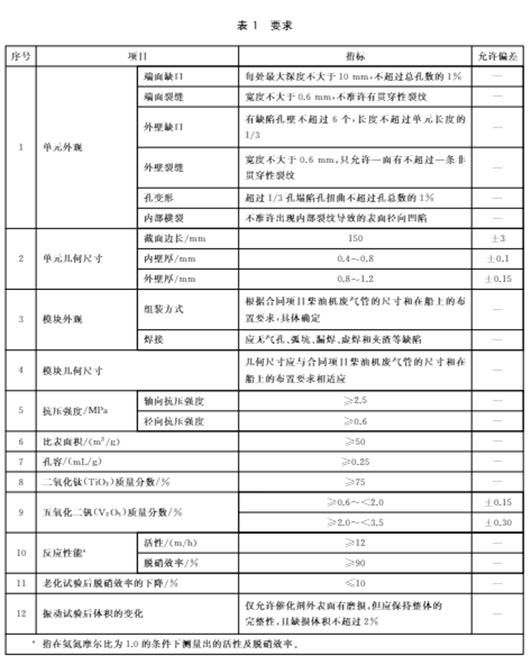

船用選擇性催化還原(SCR)蜂窩式脫硝催化劑應滿足表1的規定。

6.2幾何尺寸的測定

用游標卡尺測量單元體的橫藏而尺寸.內壁厚。外壁厚,精確至0.01 mm.測最點的位置應分散且分布

均勻,孔徑測量點的數量應不少于10個,取其算術甲均值作為測定結果。

6.3抗壓強度的測定

按GB/T 33104- 2016?的規定.

6.4比表 面積的測定

從促化劑內壁表面截取試樣不低于0.3 g，按GB/T 19587中的多點BET法進行測定，精確至0.1m*/g。

6.5孔容的測定。

按GB/T 21650.1的規定進行測定,測定結果精確至0.001 cm*/g。

6.6二氧化鈦(TIO2)、五氧化二釩(V<0)質量分?jǐn)?shù)的測定按GB/T 31590的規定,測定結果精確至

0.01%。

6.7反應 性能的測定按GB/T 33104- 2016?的規定。其中氨氮摩爾比為1.0。

6.8老化試驗 后脫硝效率下降的測定

6.8.1試驗裝置

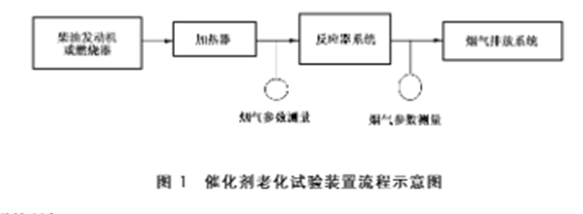

催化劑老化試驗裝置流程示意圖見圖1

6.8.2試樣的制備

試樣宜按截面尺為(150 mm+3 mm)X (150 mm+3 mm),長度為400 mm+3 mm制備。

6.8.3試驗主要參數

6.8.3.1煙氣溫度:550 C+50 C,煙氣進口溫度檢測點與健化劑煙氣進口嫡面的距離應不大于300 mm。

6.8.3.2?空速:50 000 h~'+1 000 h~'。

6.8.3.3老化持續時間:200 h。

6.8.4試驗步驟

把制備的催化劑試樣做成模塊,按GB/T 33104- 2016 中6.4的規定,測定老化試驗前的脫硝效率，記

錄相關試驗數據。待催化劑冷卻后，再把該催化劑模塊裝人老化試驗裝置的反應器(前后及四周均

設置限位板,防止模塊移動，四周用阿饒纖維板塞實密封),接入系統.煙氣進口溫度檢測點與催化劑

的煙氣進口端面距離應不大于300 mm。

啟動柴油機或燃燒器,調整并控制煙氣空速為50000 h-'+1000h-'。 煙氣溫度為550 C +50 C,同時

計時。200 h后,停止試驗。

試驗結束后,按GB/T 33104- 2016 中6.4的規定測定老化后催化劑的脫硝效率。

6.8.5試驗數據處理按GB/T 33104- 2016?中6.4的規定,計算出老化前和老化后脫硝效率的差值

o.7。其中0.7應不大于10%.

6.9振動試驗后體積變化的測定

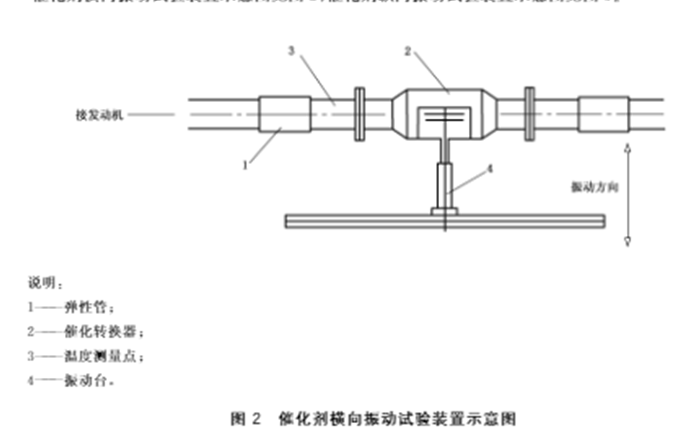

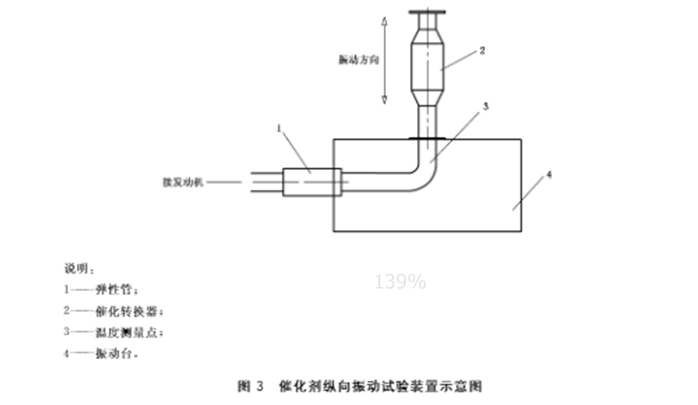

6.9.1試驗裝 置127%催化劑模向振動試驗裝置示意圖見圖2,催化劑縱向振動試驗裝置示意圖見圖3.

6.9.2試樣的制備

試樣宜按截面尺寸為(150 mm +3 mm)X(150 mm+3 mm),長度為400 mm制備。

6.9.3試樣數量

每--種規格的催化劑各制備2個試樣。分制進行織向振動試驗和橫向振動試驗。

6.9.4試驗參數

6.9.4.1發動機排氣溫度:400 C +50 C。

6.9.4.2空速:50 000h-' +1 000 br。

6.9.4.3頻率:30 Hz+0.1 Hz。

6.9.4.4加速度:+4.0g。

6.9.4.5試驗時間:2 h+0.001 h。

6.9.5試驗步驟

把催化劑試樣做成模塊,裝人催化轉換器(前后及四周均設置限位板。防止模塊移動。四周用陶瓷纖

維板塞實密封),按圖2.圖3的要求把他化轉換器與柴油機排氣相連。并把你化轉換器因定在振動源

上.檢查彈性管和振動源的工作,調試振動源。使其頻率達到30 Hz,加速度為+4.0 g。

柴油機正常工作后.調節并控制進人轉換器的排氣溫度為400℃+50℃?？账贋?0000 h的'+1000h-。啟動操動源,2 h后,結束試驗。

6.9.6試驗結果檢查

催化轉換器冷卻至室溫后.拆開檢查催化劑的完整性。允許催化劑外表面有磨損,但應保持整體的完

整性。如有體積缺損，收集并測量計算缺損催化劑體積。

7檢驗規則

7.1?檢驗分類

產品檢驗分出廠檢驗和型式檢驗。

7.2?出廠檢驗

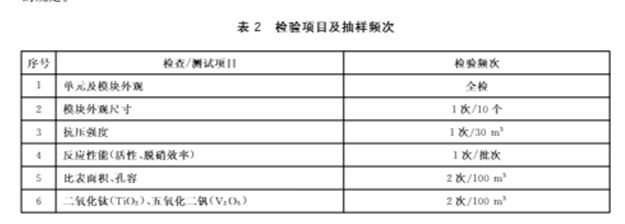

出廠檢驗按合同項目作為一個交貨批，檢驗項目及抽樣頻次見表2.單批的抽檢頻次不少于表2的規定。

7.3型式檢驗

7.3.1檢驗項目

型式檢驗包括第5章要求的全部項目。

7.3.2檢驗條件

有下列條件之-時,應進行型式檢驗:

a)新產品定型鑒定前；

b)?催化劑在設計.T藝、材料、配方上有較大改變時；

c)?長期停產后恢復生產時；

d)國家質量監督 機構提出進行型式檢驗要求時；

e)用戶提出進行型式檢驗要求時。

7.4判定規則

檢驗不合格的項目應加信抽樣復檢,復檢結果合格,則該批次產品合格；否則該批次產品不合格。

8標志、包裝、運輸和貯存

8.1?標志

催化劑模塊應在明顯位置裝有固定標志.標明產品名稱、型號、制造廠全稱、出廠編碼等.

8.2包裝

產品包裝應標有符合GB/T 191的標識；外包裝應標有收貨單位名稱和地址,并標有生產廠家名，

稱;外包裝應有“易碎物品”怕用”#維碼層數極限”等標志。

8.3運輸

運輸過程中，應采取防雨雪措施并避免機械損傷。

8.4貯存

產品應存放在F燥通風、無腐蝕性氣體的室內。

9產品隨行文件

船用選擇性催化還原(SCR)蜂窩式脫硝催化劑出廠應附有隨行文件,包括催化劑模塊外形圖催化

模、塊安裝組裝圖。檢驗報告、產品合格證以及產品說明書。

產品說明書應至少包含以下內容:

a)安全防護,包括人員安全.搬運卸載防護，應急處理等；

b)?模塊的裝卸、運輸.貯存；

o)?模塊安裝，他括模塊的翻轉起吊.安裝、密封等；

d)船用選擇性 能化還原(SCR)蜂窩式脫硝儲化劑的運行與維護。
