前言

本標準按照GB/T 1.1- 2009給出的規則起草。

本標準由中國石油和化學工業聯合會提出。

本標準由全國化學標準化技術委員會化工催化劑分技術委員會(SAC/TC63/SC10)歸口。

本標準起草單位:山東天璨環保科技有限公司、南京工業大學、武漢京運通環保工程有限公司、內蒙古希捷環保科技有限責任公司、他頭稀土研究院、南化集團研究院、山東東佳集團股份有限公司、北京低碳清潔能源研究所。

本標準主要起草人:王志民、祝社民、張延?xùn)|、李喜紅、隋秀芬、張紅超.郭詠梅、李化全、王寶冬、孫琦、許磊。

?

稀土型選擇性催化還原(SCR)脫硝催化劑

1范圍

本標準規定了稀土型選擇性催化還原(SCR)脫硝催化劑的術語和定義、要求、試驗方法、檢驗規則、標志、包裝、運輸、儲存和產品隨行文件。

本標準適用于稀土型蜂窩式煙氣脫硝催化劑。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。

GB/T191?包裝儲運圖示標志

GB/T601?化學試劑 標準滴定溶液的制備

GB/T603?化學試劑 試驗方法中所用制劑及制品的制備

GB/T6003.1?試驗篩 技術要求和檢驗 第1部分:金屬絲編織網試驗篩

GB/T6678?化工產品采樣總則

GB/T6682?分析實驗室用水規格和試驗方法

GB/T16157 固定污染源排氣中顆粒物測定與氣態污染物采樣方法

GB/T16597?冶金產品分析方法 X射線熒光光譜法通則

GB/T31587?蜂窩式煙氣脫硝催化劑

3術語和定義

下列術語和定義適用于本文件。

稀土型蜂窩式煙氣脫硝催化劑

以稀土氧化物為活性成分，整體擠壓成型，端面為蜂窩狀,經焙燒而成的脫硝催化劑。

3.2測試模塊

實現對催化劑單元的定期性能檢測，在模塊內設置測試單元，并設計測試單元方便提取。

3.3老化

新鮮催化劑在一定煙氣條件下進行的預處理。

4要求

4.1外觀

4.1.1單元

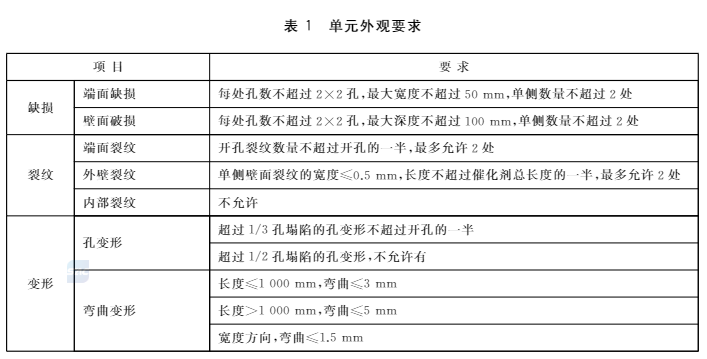

產品單元外觀應符合表1的規定。

4.12模塊

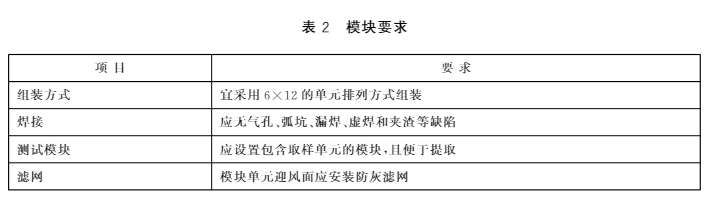

模塊應符合表2的規定

4.2幾何性能

4.2.1單元幾何性能

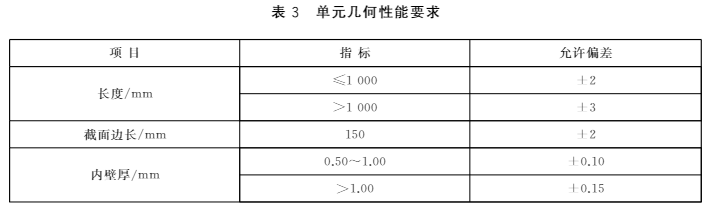

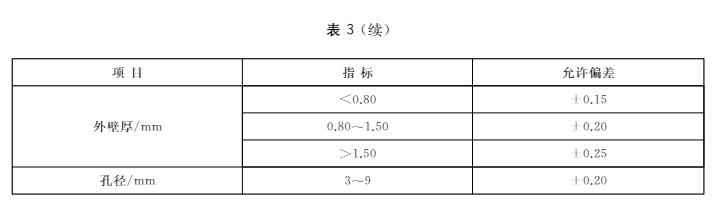

單元幾何性能應符合表3的規定。

4.3理化性能

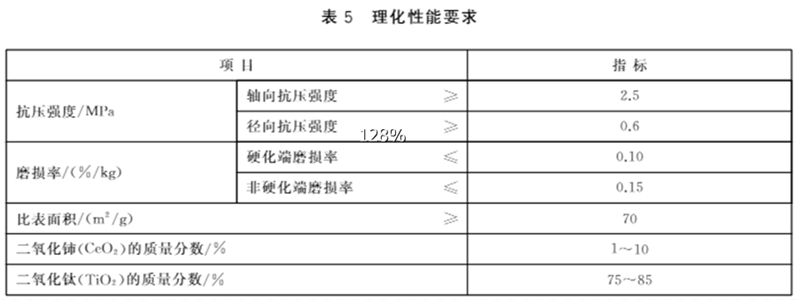

理化性能應滿足表5的規定。

4.4反應性能

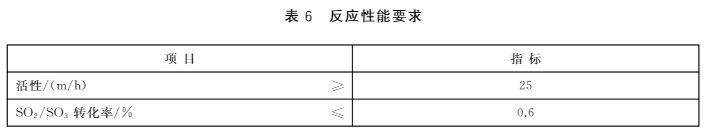

反應性能應滿足表6的規定。

5試驗方法

5.1 外觀

按GB/T 31587的規定。

5.2 幾何性能

按GB/T 31587的規定。

5.3 理化性能

5.3.1 抗壓強度、磨損率、比表面積

按GB/T 31587的規定。

5.3.2 二氧化鈰(CeO₂)、二氧化鈦(TiO₂)質量分?jǐn)?shù)

二氧化鈰(CeO₂)、二氧化鈦(TiO_2?)質量分?jǐn)?shù)的測定見附錄A。

5.4反應性能

5.4.1 試驗裝置

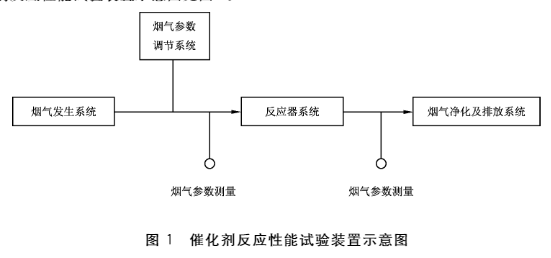

催化劑方應性能試驗裝示意圖見圖1。

5.4.2試驗步驟

5.4.2.1煙氣

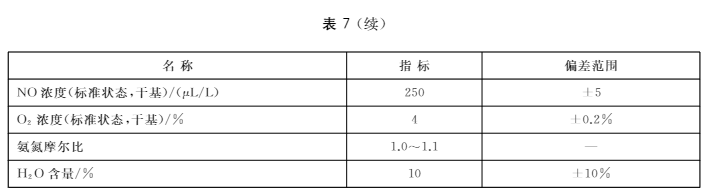

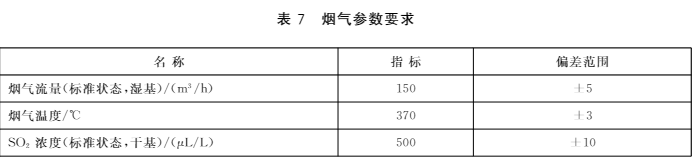

煙氣參數見表7，取樣按GB/T 16157的規定，分析按GB/T 31587的規定。

5.4.2.2試樣制備

截取長度為1000mm(截面尺寸為150mmX150mm),無明顯物理損傷的單元作為待測試樣，將催化劑樣品兩端纏繞耐高溫陶瓷纖維棉后，裝人反應器,并將催化劑兩端空隙處用陶瓷纖維棉密封嚴實,待用。

5.4.3裝置氣密性檢測

向系統內緩慢通人空氣,在壓力不低于0.1 MPa條件下，保持10 min后,如壓力表下降小于0.02MPa,則視為系統密封，試漏合格,打開排氣,使系統降至常樂。

5.4.4老化

在不通人NH₃和NO的情況下，調節其他煙氣條件滿足表7要求,并保持30 h。然后每隔1 h測定一次反應器進出口煙氣中SO₂和SO₃的體積分?jǐn)?shù)。當連續4次測定數據不存在同一種趨勢,且測定.數據相對偏差小于10%時,老化結束。

5.4.5測試

5.4.5.1活性測定

老化完成后，按表7中的試驗要求通人全部氣體,穩定并保持30 min。然后每隔1 h測定一次進出口NO_x的體積分?jǐn)?shù)。當連續4次測定結果不存在同一種趨勢且測定結果相對偏差不大于3%時,活性測試完畢。

5.4.5.2 SO₂/SO₃?轉化率測定

活性測定完成后,切斷NH₃供應,其他煙氣條件保持不變,穩定并保持1h,然后每隔1h測定一次進出口SO₃體積分?jǐn)?shù)和人口SO₂體積分?jǐn)?shù)。當連續4次測定結果不存在同一種趨勢且測定結果相對偏差不大于10%時,SO₂/SO₃轉化率測試完畢。取連續4次測定結果的算術平均值作為測定結果。

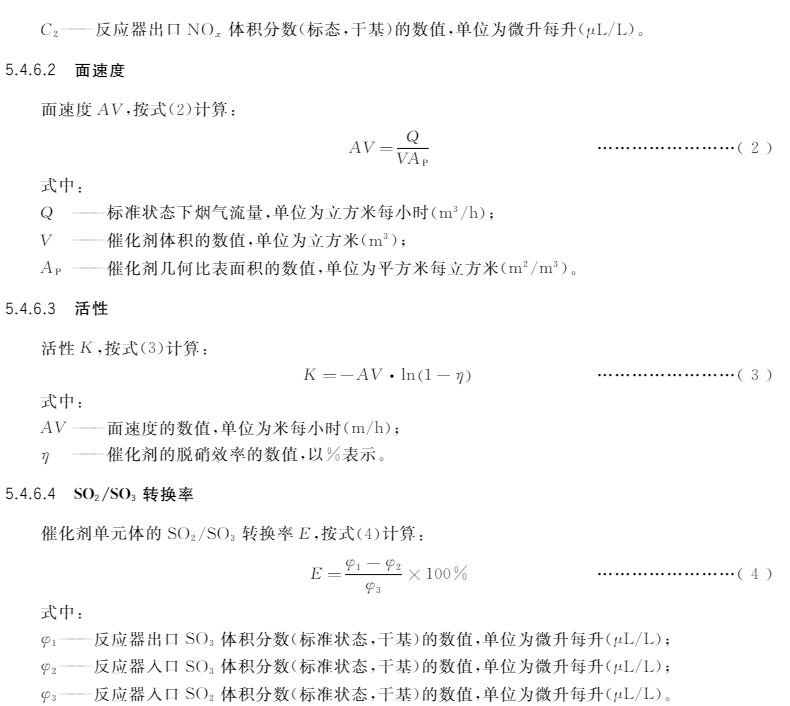

5.4.6試驗數據處理

5.4.6.1脫硝效率

6 檢驗規則

6.1 檢驗分類

產品檢驗分出廠檢驗和型式檢驗。

6.2 出廠檢驗

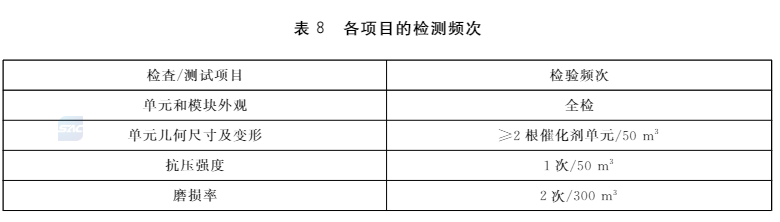

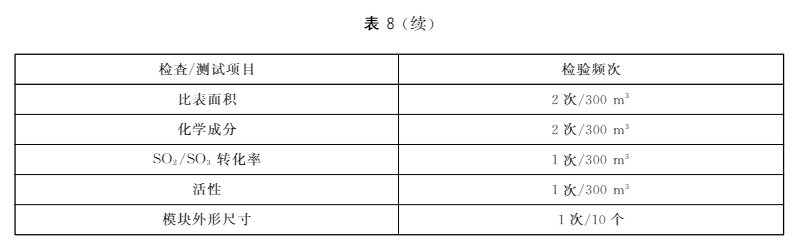

出廠檢驗按每個項目作為一個交貨批檢驗項目及抽樣頻次見表8。

6.3型式試驗

6.3.1 檢驗項目

型式檢驗包括第4章要求的全部項目。

6.3.2檢驗條件

有下列條件之一時,應進行型式檢驗:

a)新產品定型生產或鑒定時；

b)原料、工藝、設備有較大變化時；

c)停產6個月及以上恢復生產時；

d)出廠檢驗結果與上次型式檢驗有較大差異時；

e)國家質量監督機構提出進行型式檢驗要求時；

f)用戶提出進行型式檢驗的要求時。

6.4判定規則

檢驗不合格的項目應加倍抽樣復檢,復檢結果合格則該批次產品合格；否則該批次產品不合格。

7標志、包裝、運輸和儲存

7.1標志

催化劑模塊應在明顯位置裝有固定標志,宜標明制造廠名或商標，煙氣流向、項目名稱、模塊編號、模塊重量等。

7.2包裝

催化劑模塊應采用鋼結構外框,并有符合GB/T191規定的易碎、防雨和允許疊放層數的標志。

7.3運輸

模塊在運輸過程中應保持水平狀態，并采取防雨揩施;在運輸和裝卸過程中應避免機械沖擊。

7.4 儲存

催化劑模塊應在室內存放,并采取防水揩施,儲存的地面應平整,模塊應水平放置

8產品隨行文件

脫硝催化劑出廠應附有隨行文件,包括催化劑模塊安裝組裝圖,檢驗報告,產品合格證,產品運行維護手冊。產品運行維護手冊應至少包含以下內容:

a)安全防護:包含人員安全、搬運卸載防護、應急處理等；

b)模塊的裝卸、運輸、存儲;

c)模塊安裝:包括模塊的翻轉、起吊、安裝、密封等;

d)SCR脫硝催化劑的運行與維護。

?
