前言
為貫徹《中華人民共和國環境保護法》和《中華人民共和國大氣污染防治法》，實施大氣固定污染源排放污染物監測，規范固定污染源煙氣(SO2、NOx、顆粒物)排放連續監測系統的性能、質量和檢測，制定本標準。
本標準規定了固定污染源煙氣(SO2、NOx、顆粒物)排放連續監測系統的組成結構、技術要求、檢測項目和檢測方法。
本標準是對《固定污染源煙氣排放連續監測系統技術要求及檢測方法(試行)》(HJ/T76-2007)的修訂。本標準首次發布于2001年，2007年第一次修訂，原標準起草單位為中國環境監測總站、上海市環境監測中心和國家環保總局信息中心。本次為第二次修訂。本次修訂的主要內容:
--增加了CEMS氣態污染物監測單元和顆粒物監測單元的實驗室檢測技術要求、性能指標和檢測方法:
--修訂完善了CEMS現場檢測技術要求、性能指標和檢測方法；
--增加了CEMS關鍵部件冷凝器和加熱采樣管線的檢測技術要求和性能指標。
本標準附錄A、附錄B為規范性附錄，附錄C~附錄G為資料性附錄。
自本標準實施之日起，《固定污染源煙氣排放連續監測系統技術要求及檢測方法(試行)》
(HU/T 76-2007)廢止。
本標準由環境保護部環境監測司和科技標準司組織制訂。
本標準起草單位:中國環境監測總站、上海市環境監測中心
本標準環境保護部2017年12月29日批準。
本標準自2018年3月1日起實施。
本標準由環境保護部解釋。
?
固定污染源煙氣(SO2、NOx、 顆粒物)排放連續監測系統
技術要求及檢測方法
1適用范圍
本標準規定了固定污染源煙氣(SO2、NOx、顆粒物)排放連續監測系統的組成結構、技術要求、性能指標和檢測方法。
本標準適用于固定污染源煙氣(SO2、NOx、顆粒物)排放連續監測系統的設計、生產和檢測。
2規范性引用文件
本標準內容引用了下列文件或其中的條款。凡是未注明8期的引用文件，其最新版本適用于本標準。
GB/T 16157固定污染源排氣中顆粒物測定與氣態污染物采樣方法
HJ 75固定污染源煙氣(SO2、NOx、顆粒物)排放連續監測技術規范
HJ212污染源在線自動監控( 監測)系統傳輸標準
HJ 836固定污染源廢氣低濃度顆粒物測定 重量法
3術語和定義
下列術語和定義適用于本標準。
3.1煙氣排放連續監測continuous emi ss ion monitoring. CEM
對固定污染源排放的顆粒物和(或)氣態污染物的排放濃度和排放量進行連續、實時的自動監測，簡稱CEM。
3.2煙氣排放連續監測系統continuous emission monitoring system. CEMS
連續監測固定污染源顆粒物和(或)氣態污染物排放濃度和排放量所需要的全部設備，簡稱CEMS。
3.3滿量程span (full scale)
根據實際應用需要設置CEMS的最大測量值。
3.4響應時間response time
響應時間包括儀表響應時間和系統響應時間。
儀表響應時間指從觀察到分析儀示值產生個階躍增加或階躍減少的時刻起，到其示值達到標準氣體標稱值90%或10%的時刻止，中間的時間間隔。
系統響應時間指從CEMS系統采樣探頭通入標準氣體的時刻起，到分析儀示值達到標準氣體標稱值90%的時刻止，中間的時間間隔。包括管線傳輸時間和儀表響應時間。
3.5零點漂移zero drift
在儀器未進行維修、保養或調節的前提下，CEMS按規定的時間運行后通入零點氣體，儀器的讀數與零點氣體初始測量值之間的偏差相對于滿量程的百分比。
3.6量程漂移span drift
在儀器未進行維修、保養或調節的前提下，CEMS按規定的時間運行后通入量程校準氣體，儀器的讀數與量程校準氣體初始測量值之間的偏差相對于滿量程的百分比。
3.7維護周期maintenance interval
不需要進行任何外部手動維護，系統能夠滿足HJ 75技術要求的最小維護間隔。
3.8二氧化氮轉換效率nitrogen dioxide conversion efficiency
NO2轉換為NO的效率。
3.9平行性parallelism
在相同的環境條件下，相同的系統測量同一被測物時，其測量結果的相對標準偏差。
3.10ppm parts per million
百萬分之一體積濃度。
3.11參比方法reference method
用于與CEMS測量結果相比較的國家或行業發布的標準方法。
3.12干煙氣濃度dry flue gas concentration
煙氣經預處理，露點溫度≤4℃時，煙氣中各污染物的濃度，也稱為干基濃度。
3.13.標準狀態standard state
溫度為273 K,壓力為101.325 kPa時的狀態。本標準中的污染物質量濃度均為標準狀態下的干煙氣濃度。
3.14相對準確度relative accuracy
采用參比方法與CEMS同步測量煙氣中氣態污染物濃度，取同時間區間且相同狀態的測量結果組成若干數據對，數據對之差的平均值的絕對值與置信系數的絕對值之和與參比方法測定數據的平均值之比。
3.15相關校準correlation cal ibration
采用參比方法與CEMS同步測量煙氣中顆粒物濃度，取同時間區間且相同狀態的測量結果組成若干數據對，通過建立數據對之間的相關曲線，用參比方法校準顆粒物CEMS的過程。
3.16速度場系數velocity field coefficient
采用參比方法與CEMS同步測量煙氣流速,參比方法測量的煙氣平均流速與同時間區間且相同狀態的CEMS測量的煙氣平均流速的比值。
4系統的組成和結構
4.1 系統組成

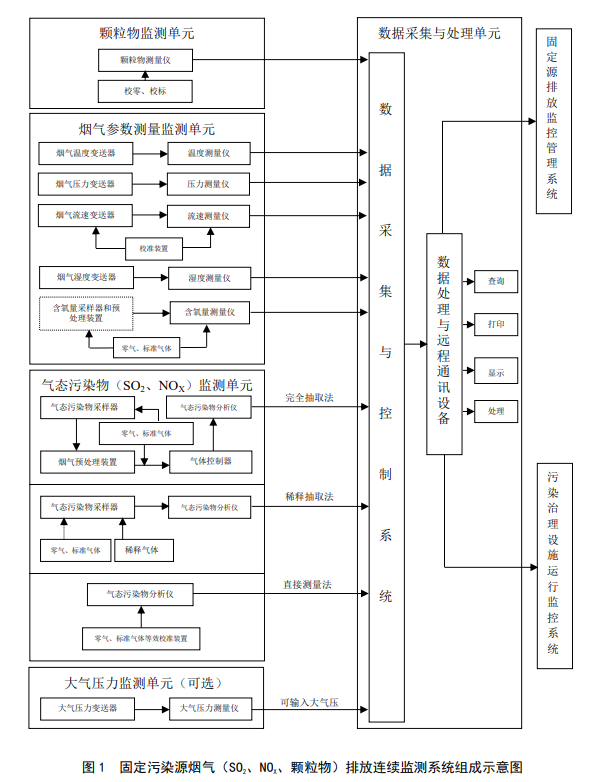

CEMS由顆粒物監測單元和(或)氣態污染物SO2和(或) NOx監測單元、煙氣參數監測單元、數據采集與處理單元組成(如圖1)。系統測量煙氣中顆粒物濃度、氣態污染物SO2和(或) NOx濃度、煙氣參數(溫度、壓力、流速或流量、濕度、含氧量等)，同時計算煙氣中污染物排放速率和排放量，顯示(可支持打印)和記錄各種數據和參數，形成相關圖表，并通過據、圖文等方式傳輸至管理部門。
4.2系統結構
CEMS系統結構主要包括樣品采集和傳輸裝置、預處理設備、分析儀器、數據采集和傳輸設備以及其它輔助設備等。依據CEMS測量方式和原理的不同，CEMS由上述全部或部分結構組成。
4.2.1樣品采集和傳輸裝置
樣品采集和傳輸裝置主要包括采樣探頭、樣品傳輸管線、流量控制設備和采樣泵等:采樣裝置的材料和安裝應不影響儀器測量。一般采用抽取測量方式的CEMS均具備樣品采集和傳輸裝置，其具體技術要求見5.4.1.
4.2.2預處理設備
預處理設備主要包括樣品過濾設備和除濕冷凝設備等;預處理設備的材料和安裝應不影響儀器測量。部分采用抽取測量方式的CEMS具備預處理設備，其具體技術要求見5.4.2。
4.2.3分析儀器
分析儀器用于對采集的污染源煙氣樣品進行測量分析。
4.24數據采集和傳輸設備
數據采集和傳輸設備用于采集、處理和存儲監測數據，并能按中心計算機指令傳輸監測數據和設備工作狀態信息:數據采集和傳輸設備的具體技術要求見5.4.5。
4.2.5輔助設備
采用抽取測量方式的CEMS,其輔助設備主要包括尾氣排放裝置、反吹凈化及其控制裝置、稀釋零空氣預處理裝置以及冷凝液排放裝置等:采用直接測量方式的CEMS，其輔助設備主要包括氣幕保護裝置和標氣流動等效校準裝置等。各種輔助設備的具體技術要求見5.4.3。
5技術要求
5.1外觀要求
5.1.1CEMS應具有產品銘牌，銘牌上應標有儀器名稱、型號、生產單位、出廠編號、制造
日期等信息。
5.1.2 CEMS儀器表面應完好無損，無明顯缺陷，各零、部件連接可靠，各操作鍵、按鈕使
用靈活，定位準確。
5.1.3 CEMS主機面板顯示清晰，涂色牢固，字符、標識易于識別，不應有影響讀數的缺陷。
5.1.4 CEMS外殼或外罩應耐腐蝕、密封性能良好、防塵、防雨。
5.2工作條件
CEMS在以下條件中應能正常工作:
a）室內環境溫度: (15~35) ℃,室外環境溫度(-20~50) ℃；
b) 相對濕度:≤85%；
c) 大氣壓: (80~ 106) kPa:
供電電壓: AC (220士22) V, (50士1) Hz。
注:低溫、低壓等特殊環境條件下，儀器設備的配置應滿足當?shù)丨h(huán)境條件的使用要求。
5.3安全要求
5.3.1絕緣電阻
在環境溫度為(15~35)℃相對濕度≤85%條件下，系統電源端子對地或機殼的絕緣電阻不小于20MΩ。
5.3.2絕緣強度
在環境溫度為(15~35)℃，相對濕度≤85%條件下，系統在1500V (有效值)、50Hz正弦波實驗電壓下持續lmin,不應出現擊穿或飛弧現象。
5.3.3系統應具有漏電保護裝置，具備良好的接地措施，防止雷擊等對系統造成損壞。
5.4功能要求
5.4.1樣品采集和傳輸裝置要求
5.4.1.1樣品采集裝置應具備加熱、保溫和反吹凈化功能。其加熱溫度一般在 120℃以上，
且應高于煙氣露點溫度10℃以上，其實際溫度值應能夠在機柜或系統軟件中顯示查詢。
5.4.1.2樣品采集裝置的材質應選用耐高溫、防腐蝕和不吸附、不與氣態污染物發生反應的
材料，應不影響待測污染物的正常測量。
5.4.1.3氣態污染物樣品采集裝置應具備顆粒物過濾功能。其采樣設備的前端或后端應具備
便于更換或清洗的顆粒物過濾器，過濾器濾料的材質應不吸附和不與氣態污染物發生反應，過濾器應至少能過濾(5~ 10)μm粒徑以上的顆粒物。
5.4.1.4樣品傳輸管線應長度適中。當使用伴熱管線時應具備穩定、均勻加熱和保溫的功能:其設置加熱溫度一般在120℃以上，且應高于煙氣露點溫度10℃以上，其實際溫度值應能夠在機柜或系統軟件中顯示查詢。
5.4.1.5樣品傳輸管線內包覆的氣體傳輸管應至少為兩根，一根用于樣品氣體的采集傳輸，
另一根用于標準氣體的全系統校準:CEMS樣品采集和傳輸裝置應具備完成CEMS全系統校準的功能要求。
5.4.1.6樣品傳輸管線應使用不吸附和不與氣態污染物發生反應的材料,其技術指標應符合附錄E中表E.1的技術要求。
5.4.1.7采樣泵應具備克服煙道負壓的足夠抽氣能力,并且保障采樣流量準確可靠、相對穩定。
5.4.1.8 采用抽取測量方式的顆粒物CEMS,其抽取采樣裝置應具備自動跟蹤煙氣流速變化調節采樣流量的等速跟蹤采樣功能，等速跟蹤吸引誤差應不超過±8%。
5.4.2 預處理設備要求
5.4.2.1CEMS預處理設備及其部件應方便清理和更換。
5.4.2.2 CEMS 除濕設備的設置溫度應保持在4℃左右( 設備出口煙氣露點溫度應≤4℃),
正常波動在土2℃以?xún)?nèi)，其實際溫度數值應能夠在機柜或系統軟件中顯示查詢。
5.4.2.3預處理設備的材質應使用不吸附和不與氣態污染物發生反應的材料,其技術指標應
符合附錄E中表E.2的技術要求。
5.4.2.4除濕設備除濕過程產生的冷凝液應采用自動方式通過冷凝液收集和排放裝置及時、
順暢排出。
5.4.2.5為防止顆粒物污染氣態污染物分析儀,在氣體樣品進入分析儀之前可設置精細過濾
器:過濾器濾料應使用不吸附和不與氣態污染物發生反應的疏水材料，過濾器應至少能過濾
(0.5~2)μm粒徑以上的顆粒物。
5.4.3輔助設備要求
5.4.3.1CEMS排氣管路應規范敷設，不應隨意放置，防止排放尾氣污染周?chē)h(huán)境。
5.4.3.2當室外環境溫 度低于0℃時，CEMS 尾氣排放管應配套加熱或伴熱裝置,確保排放尾氣中的水分不冷凝或結冰，造成尾氣排放管堵塞和排氣不暢。
5.4.3.3CEMS應配備定期反吹裝置，用以定期對樣品采集裝置等其它測量部件進行反吹，避免出現由于顆粒物等累積造成的堵塞狀況。
5.4.3.4CEMS應具有防止外部光學鏡頭和插入煙囪或煙道內的反射或測量光學鏡頭被煙氣污染的凈化系統( 即氣幕保護系統);凈化系統應能克服煙氣壓力，保持光學鏡頭的清潔；凈化系統使用的凈化氣體應經過適當預處理確保其不影響測量結果。
5.4.3.5具備除濕冷凝設備的CEMS,其除濕過程產生的冷凝液應通過冷凝液排放裝置及時、順暢排出。
5.4.3.6 具備稀釋采樣系統的CEMS,其稀釋零空氣必須配備完備的氣體預處理系統，主要
包括氣體的過濾、除水、除油、除烴以及除二氧化硫和氮氧化物等環節。
5.4.3.7CEMS機柜內部氣體管路以及電路、數據傳輸線路等應規范敷設，同類管路應盡可
能集中匯總設置；不同類型的管路或不同作用、方向的管路應采用明確標識加以區分；各種走線應安全合理，便于查找維護維修。
5.4.3.8CEMS機柜內應具備良好的散熱裝置，確保機柜內的溫度符合儀器正常工作溫度；應配備照明設備，便于日常維護和檢查。
5.4.4校準功能要求
5.4.4.1 CEMS應能用手動和(或)自動方式進行零點和量程校準。
5.4.4.2采用抽取測量方式的氣態污染物CEMS,應具備固定的和便于操作的標準氣體全系統校準功能；即能夠完成從樣品采集和傳輸裝置、預處理設備和分析儀器的全系統校準。
5.4.4.3采用直接測量方式的氣態污染物CEMS,應具備穩定可靠和便于操作的標準氣體流動等效校準功能；即能夠通過內置或外置的校準池，完成對系統的等效校準。等效校準原理
和校準計算過程參見附錄F。
5.4.5數據采集和傳輸設備要求
5.4.5.1應顯示和記錄超出其零點以下和量程以上至少10%的數據值。當測量結果超過零點以下和量程以上10%時，數據記錄存儲其最小或最大值。
5.4.5.2應具備顯示、設置系統時間和時間標簽功能，數據為設置時段的平均值。
5.4.5.3能夠顯示實時數據，具備查詢歷史數據的功能，并能以報表或報告形式輸出，相關
日?qǐng)?bào)表、月報表和年報表的格式要求見附錄A。
5.4.5.4 具備數字信號輸出功能。
5.4.5.5 具有中文數據采集、記錄、處理和控制軟件。數據采集記錄處理要求見附錄B。
5.4.5.6 儀器掉電后，能自動保存數據:恢復供電后系統可自動啟動，恢復運行狀態并正常
開始工作。
6性能指標
6.1實驗室檢測
6.1.1 氣態污染物(含02) 監測單元
6.1.1.1儀表響應時間(上升時間和下降時間)
分析儀器儀表響應時間:≤120s。
6.1.1.2重復性
分析儀器重復性(相對標準偏差):≤2%。
6.1.1.3線性誤差
分析儀器線性誤差:不超過士2%滿量程。
6.1.1.4 24h零點漂移和量程漂移
分析儀器24h零點漂移和量程漂移:不超過±2%滿量程。
6.1.1.5一周零點漂移和量程漂移
分析儀器一周零點漂移和量程漂移:不超過±3%滿量程。
6.1.1.6環境溫度變化的影響
環境溫度在(15~35) ℃范圍內變化，分析儀器讀數的變化:不超過±5%滿量程。
6.1.1.7進樣流量變化的影響
進樣流量變化±10%，分析儀器讀數的變化:不超過±2%滿量程。
6.1.1.8供電電壓變化的影響
供電電壓變化±10%，分析儀器讀數的變化:不超過±2%滿量程。
6.1.1.9干擾成分的影響

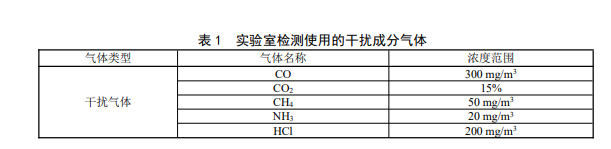

依次通入表1中相應濃度的干擾成分氣體，導致分析儀器讀數變化的正干擾和負干擾:
不超過±5%滿量程。
6.1.1.10振動的影響
按照規定的振動條件和頻率進行振動實驗后,分析儀器讀數的變化:不超過±2%滿量程。
6.1.1.11二氧化氮轉換效率
NOx分析儀器或NO2轉換器中NO2轉換為NO的效率:≥95%。
6.1.1.12平行性
三臺(套)分析儀器測量同一標準樣品讀數的相對標準偏差≤5%。
6.1.2顆粒物監測單元
6.1.2.1 重復性
分析儀器重復性( 相對標準偏差):≤2%。
6.1.2. 2 24h 零點漂移和量程漂移
分析儀器24h零點漂移和量程漂移:不超過±2%滿量程。
6.1.2.3一周零點漂移和量程漂移
分析儀器一周零點漂移和量程漂移:不超過±3%滿量程。
6.1.2.4環境溫度變化的影響
環境溫度在(-20~50)℃范圍內變化，分析儀器讀數的變化:不超過±5%滿量程。
6.1.2.5供電電壓變化的影響
供電電壓變化±10%，分析儀器讀數的變化:不超過±2%滿量程。
6.1.2.6振動的影響
按照規定的振動條件和頻率進行振動實驗后,分析儀器讀數的變化:不超過±2%滿量程。
6.1.2.7檢出限
分析儀器滿量程值≤50mg/m3時,檢出限≤1.0mng/m3?(滿量程值> 50mg/m3時不做要求)。
6.2污染物排放現場檢測
6.2.1氣態污染物CEMS (含02)
6.2.1.1示值誤差
a)氣態污染物CEMS
當系統檢測SO2滿量程值≥100μmo/mol; NOx?滿量程值≥200μmo/mol時，示值誤差:不超過±5%標準氣體標稱值:
當系統檢測SO2滿量程值< 10μmo/mol; NOx滿量程值<200μmo/mol時，示值誤差:不超過±2.5%滿量程。
b)O2?CMS
不超過土5%標準氣體標稱值。
6.2.1.2系統響應時間
氣態污染物CEMS (含02)系統響應時間:≤200s.
6.2.1.3 24h零點漂移和量程漂移
氣態污染物CEMS (含02) 24h零點漂移和量程漂移:不超過±2.5%滿量程。
6.2. 1.4 準確度
a)氣態污染物CEMS
當參比方法測量煙氣中二氧化硫、氮氧化物排放濃度的平均值:
1)≥250μmol/mol時，CEMS與參比方法測量結果相對準確度:≤15%；
2)≥50μmo/mol~ <250μmo/mol時，CEMS與參比方法測量結果平均值絕對誤差的絕對值:≤20μmol/mol；
3)≥20μmol/mol~ < 50umol/mol時，CEMS與參比方法測量結果平均值相對誤差的絕對值:≤30%;
4) <20μmol/mol時, CEMS與參比方法測量結果平均值絕對誤差的絕對值:≤6μmo/mol。
b)O2?CMS
O2?CMS與參比方法測量結果相對準確度:≤15%。
6.2.2顆粒物CEMS
6.2.2.1 24h 零點漂移和量程漂移
顆粒物CEMS24h零點漂移和量程漂移:不超過±2%滿量程。
6.2.2.2相關校準
顆粒物CEMS線性相關校準曲線應符合下列條件:
a)相關系數:≥0.85 (當測量范圍上限小于或等于50mg/m3時，相關系數≥0.75)；
b)置信區間:95%的置信水平區間應落在由距校準曲線適合的顆粒物排放濃度限值+10%的兩條直線組成的區間內。
c)允許區間:允許區間應具有95%的置信水平，即75%的測定值應落在由距校準曲線適合的顆粒物排放濃度限值+25%的兩條直線組成的區間內。
6.2. 2.3準確度
當參比方法測量煙氣中顆粒物排放濃度的平均值:
a)>200mg/m3時，CEMS與參比方法比對測試結果平均值的相對誤差:不超過±15%；
b)> 100mg/m3~≤200mg/m3時, CEMS與參比方法測量結果平均值的相對誤差:不超過±20%；
c) > 50mg/m3~≤100mg/m3時，CEMS與參比方法測量結果平均值的相對誤差:不超過±25%；
d) > 20mg/m3≈≤50mg/m3時，CEMS與參比方法測量結果平均值的相對誤差:不超過±30%；
c) > 10mg/m3~≤20mg/m3時，CEMS與參比方法測量結果平均值的絕對誤差:不超±6mg/m3；
f)≤10mg/m3時，CEMS與參比方法測量結果平均值的絕對誤差:不超過±5mg/m3。
6.2.3煙氣流速連續測量系統
6.2.3.1測量范圍:測量范圍上限≥30m/s。
6.2.3.2速度場系數精密度:速度場系數的相對標準偏差≤5%。
6.2.3.3準確度
當參比方法測量煙氣流速的平均值：
a)> 10m/s時，CEMS與參比方法測量結果平均值的相對誤差:不超過±10%；
b)≤10m/s時，CEMS與參比方法測量結果平均值的相對誤差:不超過±12%。
6.2.4煙氣溫度連續測量系統
準確度: CEMS與參比方法測量結果平均值的絕對誤差:不超過±3℃。
6.2.5煙氣濕度連續測量系統
6.2.5.1準確度
當參比方法測量煙氣絕對濕度的平均值:
a) > 5.0%時，CEMS 與參比方法測量結果平均值的相對誤差:不超過±25%；
b)≤5.0%時，CEMS與參比方法測量結果平均值的絕對誤差:不超過±1.5%。
6.2.5.2采用氧傳感器通過測量煙氣含氧量計算得到煙氣濕度的CEMS， 應同時滿足6.2.5.1
和6.2.1.1~6.2.1.3的相關技術指標要求。
