前言

?

為貫徹《中華人民共和國環境保護法》和《中華人民共和國水污染防治法》，保護生態環境，保障人體健康，規范六價鉻水質自動在線監測儀的技術性能，制定本標準。

本標準規定了六價鉻水質自動在線監測儀的技術要求、性能指標及檢測方法。

本標準是對《六價鉻水質自動在線監測儀技術要求》(J609一2011）的修訂。

本標準首次發布于2011年，原標準起草單位為中國皮革和制鞋工業研宄院等7家單位，

本次為首次修訂。

本次修訂的主要內容如下：

一一名稱修改為《六價鉻水質自動在線監測儀技術要求及檢測方法》；

一一調整了儀器的量程范圍，規定了儀器的檢測范圍

一一增加了數據標識、數據單位等儀器功能性要求；

一一修訂了儀器的性能指標及檢測方法；

一一新增了離子干擾、記憶效應、環境溫度穩定性等現場適用性指標。

自本標準實施之日起，《六價鉻水質自動在線監測儀技術要求》(J609一2011）廢止。

本標準由生態環境部生態環境監測司、法規與標準司組織制訂

本標準起草單位：中國環境監測總站。

本標準生態環境部2019年12月24日批準。

本標準自2020年3月24日起實施。

本標準由生態環境部解釋。

六價鉻水質自動在線監測儀技術要求及檢測方法

1.適用范圍

本標準規定了六價鉻水質自動在線監測儀的技術要求、性能指標及檢測方法。

本標準適用于六價鉻水質自動在線監測儀的生產設計、應用選型和性能檢測。

六價鉻水質自動在線監測儀（以下簡稱“儀器”）的量程范圍應包含：0010mg/L、200

mg/L，主要應用于地表水、生活污水和工業廢水等的監測。

2規范性引用文件

本標準引用了下列文件或其中的條款。凡是不注日期的引用文件，其有效版本適用于本標準。

GB 7467 水質 六價鉻的測定 二苯碳酰二肼分光光度法

GB/T4208 外殼防護等級（IP代碼）

GB/T13306標牌

HJ212 污染物在線監控（監測）系統數據傳輸標準

HJ908水質 六價鉻的測定 流動注射 二苯碳酰二肼光度

3.術語和定義

下列術語和定義適用于本標準示。

3.1示值誤差

儀器的測定值與標準值的相對誤差。

3.2定量下限

在滿足示值誤差要求的前提下儀器能夠測定待測物質的最小濃度。

3.3精密度

在規定的測試條件下，儀器多次測試結果間的差異程度。

3.4零點漂移

按規定周期連續測量濃度值為檢測范圍下限值的標準溶液，儀器的各次測定值與初始值之間的最大變化幅度相對于檢測范圍上限值的百分率。

3.5量程漂移

按規定周期連續測量濃度值為檢測范圍上限值80％的標準溶液，儀器的各次測定值與初始值之間的最大變化幅度相對于檢測范圍上限值的百分率。

3.6電壓穩定性

儀器在不同的電壓下測量標準溶液，測定值與參考值之間的偏差。

3.7環境溫度穩定性

儀器在不同的環境溫度下測量標準溶液，測定值與參考值之間的偏差

3.8離子干擾

儀器對加入干擾離子的標準溶液進行測量，測定值與標準值還間的偏差。

3.9記憶效應

儀器完成某一標準溶液或水樣測量后對下一個測量結果的影響程度。

3．10

數據有效率

在最小維護周期內示值誤差滿足要求的測試數據占所有測試數據的百分率。

3．11

一致性偏差

在相同測試條件下多臺儀器測定值的差異程度

3．12

最小維護周期

在檢測過程中不對儀器進行任何形式的人工維護（包括更換試劑、校準儀器等），直到儀器不能保持正常測定狀態或測定結果不滿足相關要求的總運行時間（小時）。

3.13運行日志

指在儀器運行過程中，儀器自動記錄的工作參數、儀器運行過程信息等。

4技術要求

4．1儀器組成

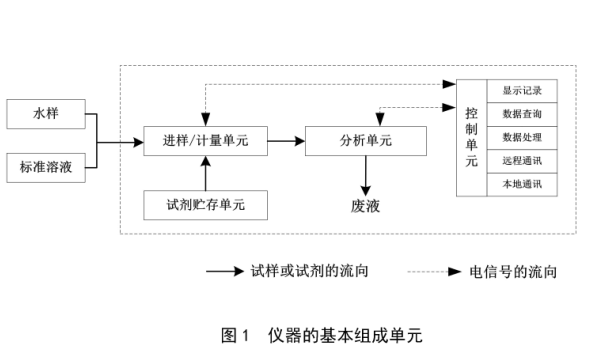

儀器的基本組成如圖1所示，主要包含以下單元：

?

進樣/計量單元：包括水樣、標準溶液、試劑等導入部分（含水樣通道和標準溶液通道）和計量部分。

試劑貯存單元：用于存放儀器分析測試所需要的反應液、校正液、核查液等試劑的部分。

分析單元：由反應模塊和檢測模塊組成，完成對待測物質的自動在線分析的部分。

控制單元：包括控制儀器運行的硬件和軟件，即控制儀器采樣、測試等過程中各部件運行，將測定值轉換成電信號輸出，完成數據處理、傳輸?shù)牟糠帧?/p>

4.2基本要求

4.2.1儀器的標識應符合GB/T13306規定的要求，應在適當?shù)拿黠@位置固定標牌，其上應有如下標識：

a)制造廠名稱、地址；

b）儀器名稱、規格型號；

c）出廠編號；

d)制造日期；

e）量程范圍、定量下限；

f)工作條件。

4.2.2顯示器應無污點、損傷。所有顯示界面應為中文，且字符均勻、清晰，屏幕無暗角、黑斑、彩虹、氣泡、閃爍等現象，能根據顯示屏提示進行全程序操作。

4.2.3機箱外殼應由耐腐蝕材料制成，表面無裂紋、變形、污濁、毛刺等現象，表面涂層均勻，無腐蝕、生銹、脫落及磨損現象。

4.2.4產品組裝應堅固，零部件無松動，按鍵、開關、門鎖等部件靈活可靠。

4.2.5主要部件均應具有相應的標識或文字說明。

4.2.6應在儀器醒目位置標識分析流程圖。

4.2.7儀器外殼應滿足GB/T4208規定的IP52防護等級的要求。

4.3性能要求

4.3.1進樣/計量單元

4.3.1.1應由防腐蝕和吸附性低的材料構成，不會因試劑或待測物質的腐蝕或吸附而影響測定結果。

4.3.1.2應保證水樣、標準溶液、試劑等進樣量的準確性。

4.3.2試劑貯存單元

4.3.2.1所用材質應穩定，不受儲存試劑侵蝕

4.3.2.2儲存的試劑量能保證儀器檢測不少于168個試樣。

4.3.2.3保證所存放的試劑質量能滿足儀器至少一個維護周期的運行

4.3.3分析單元

4.3.3.1反應模塊應由防腐蝕的材料構成，且易于清洗

4.3.3.2檢測模塊的輸出信號應穩定。

4.3.4控制單元

4.3.4.1應具有異常信息（超量程報警缺試劑報警、部件故障報警、超標報警等）反饋

4．3．功能，宜采用聲、光、電等方式報警。

4.3.4.2應具有對進樣/計量、分析等單元的自動清洗功能。

4.3.4.3在意外斷電再度通電后，應能自動排出斷電前正在測定的待測物質和試劑，自動清洗各通道并復位到重新開始測定的狀態.

4.3.4.4數據處理單元應具有數據和運行日志采集、存儲、處理、顯示和輸出等功能，應能存儲至少12個月的原始數據和運行日志。在停機狀態下保存己有數據和運行日志的最短時間應不小于1年

4.3.4.5應具備三級操作管理權限，并配置相應的儀器關鍵參數操作權限一般操作人員只可查詢關鍵參數，不可修改參數。

4.3.4.6儀器測量結果單位為mg/L，數據保留小數點后3位。

4.3.4.7應具備自動標樣核查和自動校準功能，當自動標樣核查不合格時，自動進行校準，并將結果記入運行日志

4.3.4.8應具備日常校準、參數變更的自動記錄、保存和查詢功能。

4.3.4.9應具備對不同測試數據添加維護標識，如：人工維護M、故障D、校驗C、標樣核查SC

4.3.4.10應提供數據傳輸通訊協議，且滿足HJ212的要求。

4.3.4.11應具有數字量通訊接口，通過數字量通訊接口輸出相關數據及運行日志，并可接收遠程控制令。

4．4安全要求

4.4.1電源引入線與機殼之間的絕緣電阻應不小于20N。

4.4.2應設有漏電保護和過載保護裝置，防止人身觸電和儀器意外燒毀

4.4.3應具有良好的接地端口。

4.4.4高溫、高壓、腐蝕、有毒和有害等危險部位應具有警示標識。

?
