前言

為貫徹《中華人民共和國環境保護法》和《中華人民共和國水污染防治法》，保護生態環境，保障人體健康，規范超聲波明渠污水流量計的技術性能，制定本標準。

本標準規定了超聲波明渠污水流量計的技術要求、性能指標及檢測方法。

本標準首次發布于1996年，原標準起草單位為水利部重慶水文儀器廠等3家單位，第一次修訂為2007年，本次為第二次修訂。

本次修訂的主要內容如下：

一名稱修改為《超聲波明渠污水流量計技術要求及檢測方法》；

一刪除原標準中自動識別水流流態的要求；

一刪除原標準中無故障運行時間的要求；

一修改了液位測量誤差和流量測量誤差的檢測方法；

一增加了液位精密度和流量精密度的要求；

一增加了液位比對誤差和流量比對誤差要求；

一增加了期間漂移要求；

一增加了最小維護周期要求；

一增加了各指標檢測的具體方法；

一明確了一次儀表和二次儀表的區分。

自本標準實施之日起，《環境保護產品技術要求超聲波明渠污水流量計》（HJ/T15一2007）廢止。本標準由生態環境部生態環境監測司、法規與標準司組織制訂。

本標準起草單位：中國環境監測總站。

本標準生態環境部20四年12月24日批準。

本標準自2020年3月24日起實施

本標準由生態環境部解釋。

超聲波明渠污水流量計技術要求及檢測方法

1.適用范圍

本標準規定了超聲波明渠污水流量計的技術要求、性能指標和檢測方法。

本標準適用于超聲波明渠污水流量計的生產設計、應用選型和性能檢測。

本標準適用于采用符合JJG711要求的標準量水堰槽進行流量測量的超聲波明渠污水流量計（以下簡稱“流量計”）

2規范性引用文件

本標準引用了下列文件或其中的條款。凡是不注日期的引用文件，其有效版本適用于本標準。

GB3836.1 爆炸性環境第1部分：設備通用要求

GB/T13306 標牌

GB/T17214．1 工業過程測量和控制裝置工作條件第1部分：氣候條件

JJG711 明渠堰槽流量計試行檢定規程

3.術語和定義

下列術語和定義適用于本標準。

3.1超聲波明渠污水流量計

指采用超聲波原理測量明渠堰槽指定位置液位，并按照標準公式計算流量的儀表，不包含堰槽部分。

3.2標準量水堰曹

由上下游行近段、堰體和水位觀測設施組成的用于流量計測量的裝置。

3.3流量

指單位時間內通過明渠某一過水斷面的液體體積。

3.4液體

指從測量基準點（或零點）高程算起，加上某一液面的距離后所得到的高程值。

3.5液位測量誤差

指流量計液位測量示值與標準直尺測量值之間的誤差。

3.6流量測量誤差

流量計流量顯示值與理論流量值之間的誤差。

3.7電壓穩定性

儀器在不同的電壓下測量同一高度的液位，測定值與參考值之間的誤差。

4技術要求

4.1流量計的基本組成

流量計一般由一次儀表和二次儀表組成，如圖1所示：

?

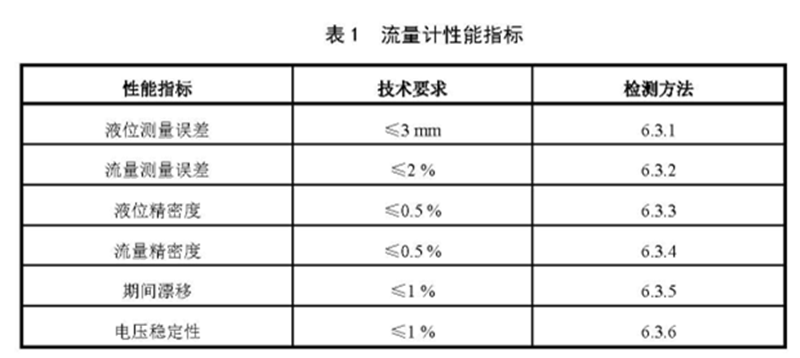

6.性能指標

監測

6.1監測用設備

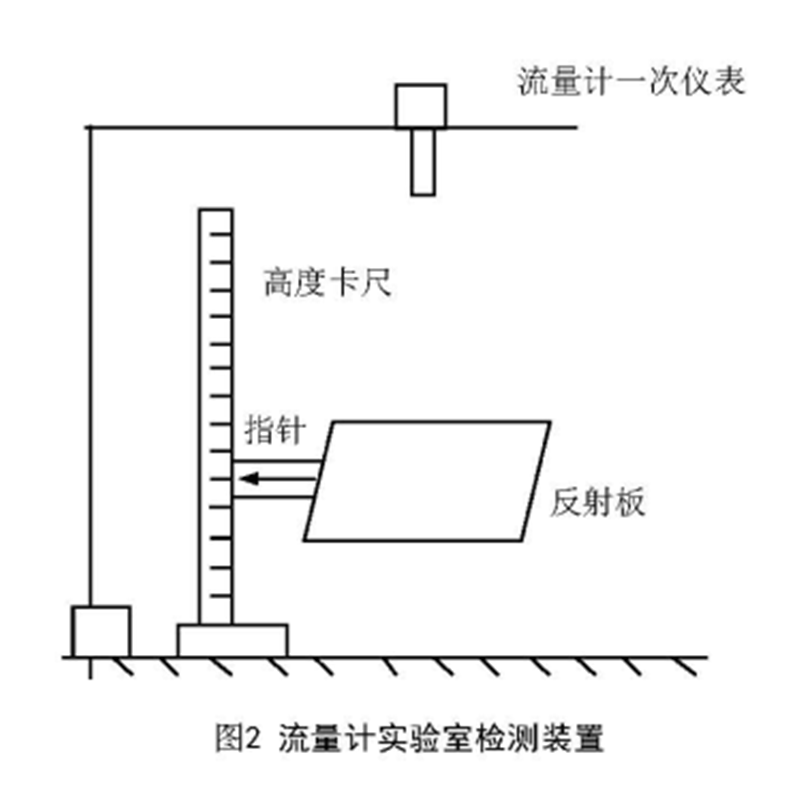

1．1流量計實驗室檢測裝置：由高度卡尺（測量范圍0~1000mm，最小刻度值小于0.5

mm，不確定度小于0.5mm）、反射板（平面度不超過0.1mm，帶指針，能指示反射板的高

度位置）和一次儀表組成，如圖2所示。
