前言

為貫徹執行《中華人民共和國大氣污染防治法》,實施GWPB5-2000《飲食業油煙排放標準》，檢測飲食業油煙凈化設備去除效率及其它性能，制訂本標準。

本標準規定了飲食業油煙凈化設備的術語和定義。技術要求。檢測條件、試驗方法.檢驗規則、標牌和使用說明書以及標志、包裝、運輸、儲存等。

一本標準由國家環境保護總局科技標準司提出。

一本標準起草單位:清華大學環境科學與工程系。

一本標準主要起草人:馬水亮、徐康富、賀克斌、郝吉明、張楷。

本標準為首次發布。

本標準由國家環境保護總局負責解釋。

?

飲食業油煙凈化設備技術要求及檢測技術規范

(試行)

1范圈

本標準規定了飲食業油煙凈化設備去除效率等性能的技術要求和檢測技術、檢驗規則。

本標準適用于對烹飪和食品生產過程中產生的油煙進行凈化處理設備去除效率及其它性能的檢測，適用于處理風量為20000m3/h~200000m3/h的油煙凈化設備。

2規范性引用文件

下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。

GWPB5--2000飲食業油煙排放標準

GB/T 16157固定污染源排氣中顆粒物測定與氣態污染物采樣方法

GB191包裝儲運圖示標志

GB/T 6388運輸包裝收發貨標志

GB/T 9969.1工業產品使用說明書

GB/T 13306標牌

3術語和定義

下列術語和定義適用于HJ/T 62。

3.1標準狀態standard state

指溫度為273K,壓力為101325Pa時的狀態。本標準規定的濃度數值和處理風量均為標準狀態下的干煙氣數值。

3.2飲食業油煙cooking fume

指食物烹飪和食晶生產加工過程中揮發的油脂、有機質及熱氧化和熱裂解產生的混合物。

3.3油煙凈化設備cooking fume control equipment

指對烹飪和食品生產過程中產生的油煙進行凈化處理的設備。

3.4油煙去除效率removal efficiency

指飲食業油煙經過凈化設備處理后，被去除的油煙質量與處理前的油煙質量的百分比。

3.5機械式油煙凈化設備

指用過濾、慣性碰撞、吸附或其它機械分離原理去除油煙的凈化設備。

3.6 濕式油煙凈化設備

指用水膜，噴霧、沖擊等液體吸收原理去除油煙的凈化設備。

3.7 靜電式油煙凈化設備

指用靜電原理去除油煙的凈化設備。

3.8復合式油煙凈化設備

指采用以上任何兩種或兩種以上凈化方式，組合而成為去除油煙的油煙凈化設備。

4技術要求

4.1基本要求

4.1.1在額定處理風量下，濕式油煙凈化設備和靜電式油煙凈化設備的本體阻力應小于300 Pa,機械式油煙凈化設備和復合式油煙凈化設備的本體阻力應小于600 Pa。

4.1.2油煙凈化分離和收集的油污、廢水不得直接排放造成二次污染。機械式油煙凈化設備更換下的濾料等固體廢物應集中處理，不得造成二次污染。

4 1.3靜電油煙凈化設備應有醒目的安全提示和可靠接地，保障人身和設備安全。

4.1.4電氣控制箱接地電阻應小于2Ω。

4.1.5具有完整的技術文件，包括設計說明、圖紙、企業標準等。

4.1.6產品外觀應平整光潔，便于安裝、保養與維護。

4.2檢測技術要求

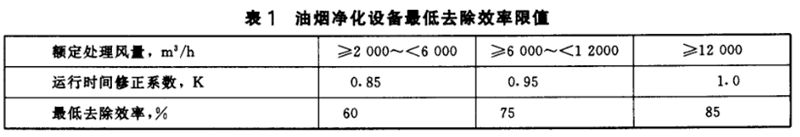

4.2.1在實驗室測試條件下，油煙凈化設備在額定處理風量條件下的油煙去除效率應滿足表1的要求。對于運行使用時間小于1年的設備去除效率的檢測，其檢測值應按表1乘以運行時間修正系數K進行修正。

4.2.2設備在正常使用條件下，連續運行時間不應小于1年。

4.2.3運行使用1年以上的油煙凈化設備的去除效率應滿足表1中最低去除效率的要求。

4.2.4靜電油煙凈化設備兩極板之間的絕緣電阻不得小于50MΩ。

4.2.5濕式油煙凈化設備除霧性能良好，排氣簡出口煙氣含水率<8%。

4.2.6油煙凈化系統應密封完好，設備本體漏風率應<5%。

5檢測系統與試驗方法

5.1檢測系統

5.1.1 通風管道連接系統

通風管道連接系統包括油煙凈化設備、風機、連接管道、采樣孔和風量調節閥，如圖1所示。油煙凈化設備的進出風連接管道內風速應小于20m/s。進出風連接管道各應有一段4.5倍直徑(或當量t直徑)的直管段。在距彎頭、變徑管等管件下游3倍直徑(或當量直徑)處設采樣孔。對矩形管道，其當量直徑D=2AB/(A+B),式中A、B為邊長。采樣點布設按GB/T16157第7章規定執行。

5.1.2 油煙發生裝置

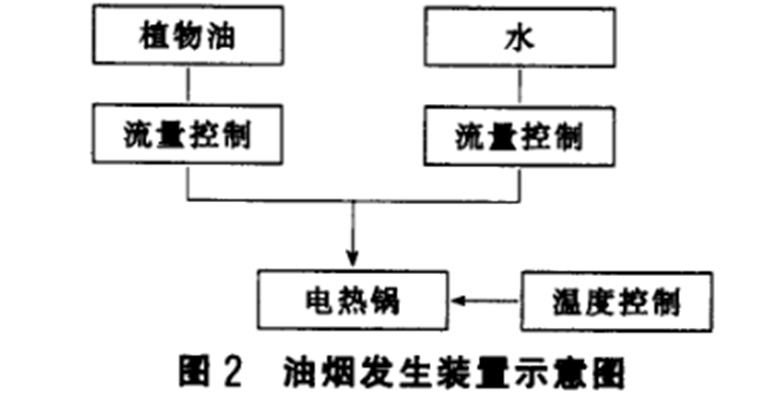

油煙發生裝置采用向加熱容器中定量滴加食用植物油和水使其發煙、崩濺和汽化的方法模擬實際煙氣組成連續穩定發生油煙。設備主要包括可調式油水定量投加系統、電加熱溫控系統兩部分，如圖2所示。油煙發生設備應保證10min平均油煙濃度變化小于5%。油煙發生設備的油煙發生量t可調,以適應不同處理氣量和濃度要求。檢測基準濃度為10 mg/m³

5.2試驗方法

5.2.1溫度測量采用玻璃溫度計或熱電偶，精確度應不低于2.5%。

5.2.2流速、流量、壓力測量按GB/T 16157第7章,采用標準型皮托管或s型皮托管、斜管壓力計、U型壓力計、大氣壓力計，也可采用經過標定的其它相同精度的測儀器。

5.2.3絕緣電阻:用精度為2.5級2500V的兆歐表測電場本體兩極板接線間的電阻。接地電阻:用精度為2.5級的萬用電表測量金屬外殼至接地螺栓間的電阻。

5.2.4油煙采樣分析用各種設備和儀器以及檢測方法按GWPB5-2000附錄A的規定進行。

5.2.5油煙凈化設備外觀用目測方法檢測。

5.2.6濕式油煙凈化設備出口煙氣含水率，按照GB/T 16157第5章的規定用稱重法測定，也可在使用加熱采樣管的情況下用干濕球溫度計或冷凝法進行測定。

5.2.7油煙凈化設備去除效率的計算

5.2.8實驗室條件下油煙凈化設備去除效率的測定

在檢測系統中油煙凈化設備在額定風量和模擬油煙濃度50mg/m³條件下累計運行24h后，調節發煙量至模擬油煙濃度10mg/m³±2mg/m³測定設備進出口油煙濃度和氣流量t,按5.2.7計算在額定風量下的油煙凈化效率，并進行時間修正系數修正。取兩次平行測定結果的平均值報告。

在檢測系統上改變風量至銘牌額定風量的80%和120%并相應調節模擬油煙濃度，測定油煙凈化設備的油煙去除效率。

實驗室測試的檢測項目及結果應符合表2要求。

5.2.9運行1年以上設備使用性能檢測

油煙凈化設備生產廠提供5個以上運轉1年以上的用戶清單，由經認可的油煙凈化設備檢測機構抽取兩臺進行運行時間調查，并利用油煙發生器進行檢測。檢測項目及結果應符合表2要求。

6檢測規則

6.1檢驗分類

產品的檢驗分為出廠檢驗和型式檢驗。

6.2出廠檢驗

出廠檢驗項目及結果應符合表2的規定。

6.3型式檢驗

6.3.1當有下列情況之一時，產品應進行型式檢驗：

a)新產品鑒定；

b)因產品材料或生產工藝發生重大改變，影響產品性能；

c)連續停產兩年以上恢復生產；

d)正常生產三年；

e)國家質量檢驗機構提出檢驗要求。

6.3.2檢驗項目

進行一般型式檢驗時，檢驗項目應包括表2所規定的實驗室測試或現場測試的全部項目。

6.3.3抽樣方法

應從不少于兩個生產批次中隨機抽樣，抽取數量不少于兩臺。

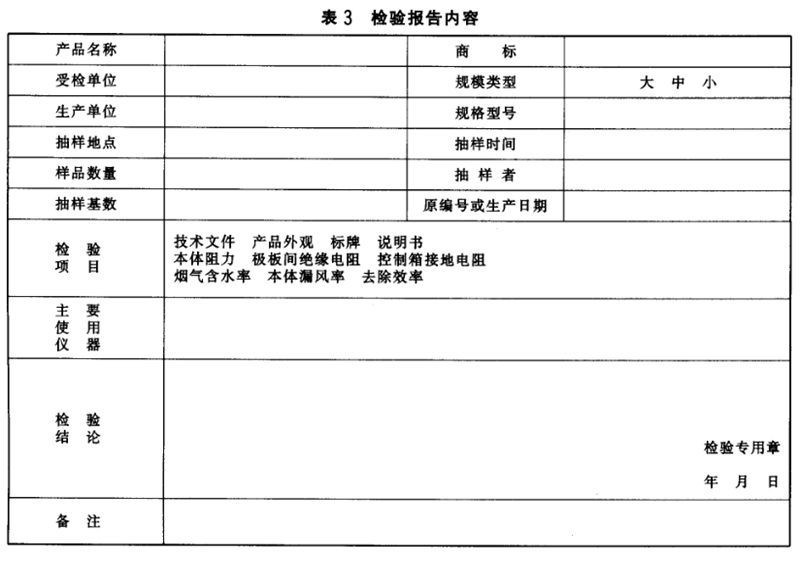

6.3.4完成檢驗后，填寫《檢驗報告》，其內容格式參照表3,并附測試數據報告。

6.4判定規則

6.4.1型式檢驗結果應符合第4章的相應規定。

6.4.2表2所列檢驗項目1~6項中有兩項不合格或7~13項中任一檢驗項目不合格，需加倍抽樣檢驗，若仍不合格，即判定為不合格。

6.5其它規定

6.5.1對于不同規格的同類型設備，檢測結果按受檢設備額定風量大、中、小型分別有效，其中大型設備檢測結果在不超過被檢設備額定處理風量的150%的范圍內有效。

6.5.2對于處理風量大于20000m³/h的油煙凈化設備，應進行單獨的工程驗收和污染源例行監測。

7標牌和使用說明書

7.1標牌

7.1.1 每件產品上必須有標牌，標牌應符合GB/T 13306。

7.1.2 產品標牌應包括以下主要內容:

a)產品名稱、規格型號；

b)處理風量、凈化效率、最高進口油煙濃度、設備阻力；

c)生產廠名、地址、聯系方式；

d)產品的出廠日期和產品編號。

7.2使用說明書

產品必須隨機提供使用說明書,使用說明書應符合GB/T 9969第1章要求,必須注明設備安裝、運行、維修要求，并注明設備的保養周期和使用年限。

8標志包裝運輸儲存

產品的標志、包裝、運輸、儲存，由各生產單位根據產品類型特點，按照GB/T 6388和GB 191的有關規定執行。

?
