前言

本標準按照GB/T 1.1-2009給出的規則起草。

本標準由中國石油和化學工業聯合會提出。

本標準由全國化學標準化技術委員會(SAC/TC 63）歸口。

本標準起草單位：國電環境保護研究院有限公司、啟源（西安）大榮環?？萍加邢薰?、大唐南京環保科技有限責任公司、中石化南京化工研究院有限公司、蘇州西熱節能環保術有限公司、北京源深節能技術千限責任公司、浙江德創環?？萍加邢薰尽?/p>

本標準主要起草人：朱林、劉煒、江曉明、陳延浩、孔凡海、蔡旭明、吳碧君、李浙飛、姚杰、莊柯。

波紋板式脫硝催化劑檢測技術規范

1.范圍

本標準規定了波紋板式脫硝催化劑的檢測內容、檢測設備與檢測方法．

本標準適用于氨選擇性催化還原波紋板式脫硝催化劑的檢測。

2.規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文什，僅注日期的版本適用于本文件。凡是不注日期引用文件，其最新版本（包括所有的修改單）適用于本文件。

GB/T 19587 氣體吸附BET法測定固態物質比表面積

GB/T 21650.1 壓汞法和氣體吸附測定固體材料孔徑分布和孔隙度 第1部分：壓汞法

GB/T 21650.2 ．壓汞法和氣體吸附測定固體材料孔徑分布和孔隙度 第2部分：氣體吸附法分析介孔和大孔

3.術語和定義

下列術語和定義適用于本文件。

3.1波紋板式脫硝催化劑

以平板和波紋板狀纖維基材，經經浸、焙燒而成的脫硝催化。

3.2單元

一定數量的波紋板和平板在金屬殼內組裝而成的集合。

3.3節距

相鄰平板內壁中心層之間的距離。

3.4幾何比表面積

氣體流通通道的總表面積之和與催化劑體積的比值。

3.5開孔率

氣體流通通道的截面積與催化劑總截面積的比值。

3.6磨損率

催化劑經磨損前后相對于對比樣質量損失的百分比與所消耗的磨損劑量的比值。

3.7面速度

氣體流量與催化劑單元總幾何表面積（催化劑單元體積與幾何比表面的乘積）之比。

3.8比表面租

單位質量催化劑總表面積，即外表面枳與內表面積之和。

3.9孔容

單位質量催化劑內孔的總?cè)莘e

3.10脫硝效率

煙氣中被脫除的NOx，與原煙氣中所言NOx的百分比.

3.11氨氮摩爾比

煙氣中的NH3與NOx的摩爾比。

3.12活性

脫硝催化劑在NH3基還原劑與NOx反應的過程中所起到的催化作用的能力。

3.13SO2/SO3轉化率

煙氣中的二氧化硫在催化反應過程中被氧化成三氧化硫的百分比。

3.14氨逃逸

反應器出口中煙氣中的氨的質量濃度（標態，干基，基準含氧量）

3.15壓力降

煙氣在催化劑入口和出口的全壓之差

4.檢測方法

4.1幾何性能

4.1.1外觀尺寸

用卷尺測量波紋板式脫硝低化劑的幾何尺寸中單元的長度(I)及橫成面尺寸(a,b),箱確至1 mm.用游標卡尺測量波紋寬度(w.) .波紋高度(hJ) .波紋板的厚度(1.).平板的厚度(() .粘結點寬度(w,).和節距,相確至0.1 mm.

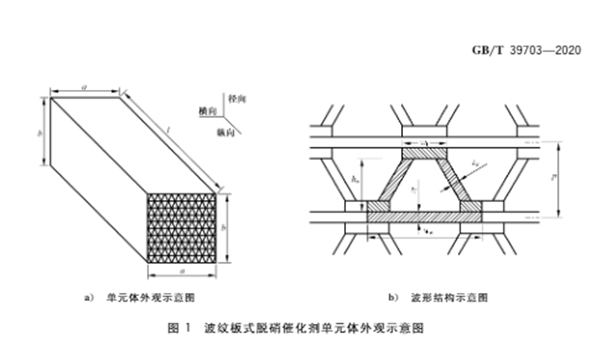

單元體外觀示意圖見圖1.

?

測量點的位置取決于試樣的形狀,應分散日分布均勻,除單元的長度和橫截面尺寸外,其他檢測項的測量點數量應不少于10個,最終結果取算術平均值。

4.2理化性能

4.2.1磨損率

4.2.1.1試驗裝置

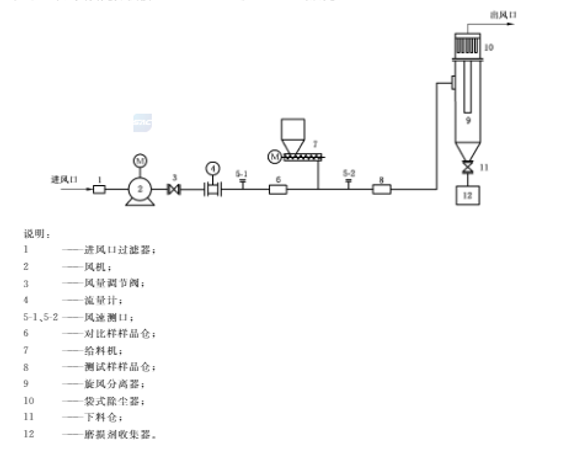

催化劑磨損率測試裝置由風機.風量調節閥.給料機.樣品倉.測試倉和磨損劑收集器以及除塵器等主要部件組成。測試裝置的風管內

徑為φ65 mm,樣品倉尺寸應與試樣尺寸相匹配,磨擁劑在風管上的注人位置距測試樣品間的距離應在1.5 m~2.5 m.磨損率試驗裝置

示意圖見圖2.每年至少測定一次重復性和再現性，H重復性應不大于5% .再現性不大于15%,其測定方法按4.2.1.3.4.2.1.4及

4.2.1.5的規定。

4.2.1.2儀器和材料

4.2.1.2.1電子秤:量程0 kg~50 kg.相確至10 g.

4.2.1.2.2電子天平:量程0 g~500 g.指確至0.001 g.

4.2.1.2.3磨損劑:干燥的石英石礦砂,粒徑范圖0.300 mm~0.425 mm.

4.2.1.2.4恒溫烘箱:溫度 控制精度優于+2 C.

4.2.1.3試樣制備

截取兩塊橫戰面邊長為60mm~-70mm.長度為100mm+2mm的試樣,包含硬化端.作為測試樣

GB/T 39703- 2020

品和對比樣品.裝人專用企肯.僅露出兩瑞墻面,置于105 t +2 t的恒溫烘箱中干量2 h.取出置于干量器內自然冷卻有審溫,稱重.

4.2.1.4測定

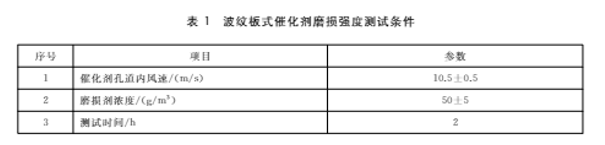

將樣品用高的棉包離。置于樣品倉中,樣品外壁與倉壁之間應完全密封,以保證空氣和磨銀劑完全從試樣的通近中流過.磨擁劑在整個測試時間內應勻速加人。按衣1條件進行測定。測定完成后。從樣品倉中取出試樣.當理試樣內殘留的磨損利,置于105 c +2心的恒溫烘箱中干燥2 h.取出置于干煤器內自然冷卻系室溫,稱重。

?

4.2.2比表面積

4.2.2.1儀器設備

4.2.2.1.1比去 面積儀。

4.2.2.1.2電子天平:萄確 至0.000 1 g.

4.2.2.2樣品制作及預處理

我取一定質量的任化州有效反應壁百n為試樣,采樣時應星開輕化部位.選取在單元迎風面50 mm之后及背風向50 mm之前的區域。HL包含玻璃纖維基材。將試樣破碎成直輕不大于3 mm的顆粒后裝人樣品管內.250 C真空脫氣不少于2 h后待用。

4.2.2.3測定

按照GB/T 19587的規定。采用多點BET法進行測定.測定結果精確至0.1 m'/g.

4.2.3孔容

4.2.3.1壓汞法.

4.2.3.1.1儀器設備.

4.2.3.1.1.1壓汞儀:測 量孔徑范田10 nm一10 000 nm.

4.2.3.1.1.2 電子天平:精確 至0.000 1g.

4.2.3.1.1.3汞:分析純或優級純。

4.2.3.1.1.4 液氮:純度 不低于99%.

4.2.3.1.2采樣

截取-一定質量的低化劑有效反應壁面作為試樣,采樣時應避開硬化部位.選取單元迎風面50mm之后及背風面50 mm之前的區域,且包含玻璃纖維基材。

4.2.3.1.3預處理

將試樣破碎成直徑不大于3 mm的顆粒后放入坩鍋,置于馬弗爐內300 c下煅燒1 h,取出后冷卻至室溫,稱取一-定質量 的試樣。裝入樣品管中,待用。

4.2.3.1.4測定

按照GIB/T 21650.1的規定,采用壓求法對樣品孔容進行測定,包含低壓和高壓測試兩個部分.測得孔徑在10 nm-- 10 000 nm的孔容。測定結果植確至0.001 cm*/g.

4.2.3.2氣體吸附法

4.2.3.21儀器設備

4.2.3.2.1.1氣體吸 附儀:測量孔徑范田2 nm- 100 nm.

4.2.3.2.1.2電子天平:精確 至0.000 1 g.

4.2.3.2.1.3氮氣:純度 不低于99.99%。

4.2.3.2.1.4氦氣:純度 不低于99.99%。

4.2.3.2.1.5 液氮:純度 不低于99%.

4.2.3.22采樣

同4.2.3.1.2.

4.2.3.2.3預處理

將試樣破碎成直徑不大于3 mm的顆粒,稱取- -定質量的試樣,置于樣品管中250心真空脫氣(處理不少于2 h,待用。

4.2.3.2.4測定

按照GB/T 21650.2的規定,采用氣體吸附法對樣品孔容進行測定。測得孔徑截圍2 nm~ 100 nm

的孔容,測定結果精確至0.001 em*/g-

4.2.4主要化學成分

波紋板式脫的催化劑主要化學成分包括二氧化鈦.三氧化鎢、三氧化鉬、五氧化二釩、二氧化硅.三氧化二鋁、氧化鈣,其含量按GB/T 31590的規定測定。

4.2.5微量元未

波紋板式脫硝征化劑微量元素包括鉀.鈉.鐵.磷.呻,其含量按GIB/T 34701的規定測定。

4.3反應性能

費示一本標準 所涉及的試驗用氣體(含NII, .so, .NO等)對人體健康和安全具有申毒.易燃.易

爆危害,必須嚴防系統漏氣,現場產禁明火，應配備必重的滅火西材和排風設備等預防設施.

4.3.1試驗裝置

4.3.1.1裝置

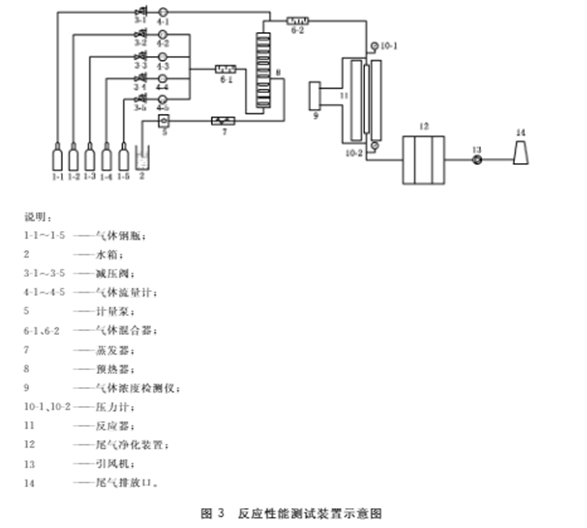

波紋板式脫硝低化刑反應性能采用專門的試驗裝置.針對完整的但化劑單元體或按照指定要求切

制后的但化劑樣品透行測定.其試驗裝置示意圖見圖3.
