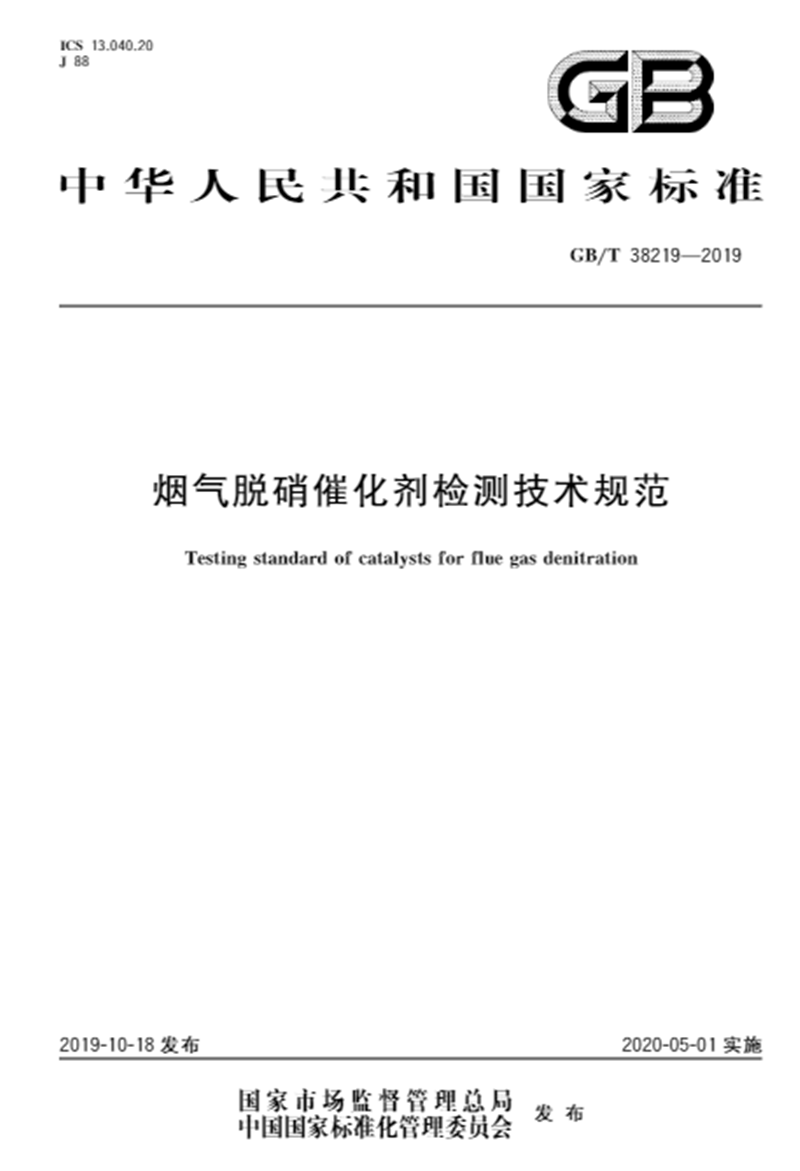

煙氣脫硝催化劑檢測技術規范 GB/T 38219-2019

2021-05-18

前言

本標準按照GB/T1.1-2009給出的規則起草。

本標準由中華人民共和國國家發展和改革委員會提出。

本標準由全國環保產業標準化技術委員會(SAC/TC 275)歸口。

本標準起草單位:清華大學、中國標準化研究院、西安熱工研究院有限公司、浙江大學、國電環境保護研究院、江蘇龍?jiān)创呋瘎┯邢薰?、國家電投集團遠達環保工程有限公司、大唐南京環?？萍加邢挢?zé)任公司，機械科學研究總院集團有限公司。

本標準主要起草人:李俊華、黃進、楊恂、高翔、肖雨亭、黃銳、江曉明、金定強、陳建軍、姚燕、張曉昕、劉小峰。

煙氣脫硝催化劑檢測技術規范

1范圍

本標準規定了燃煤、燃油、燃?xì)?、垃圾和生物質燃燒等產生的煙氣中就氧化物凈化所采用的選擇性催化還原(SCR)催化劑的術語和定義、檢測項目、檢測方法及測試裝置。

本標準適用于鋼鐵、有色、建材、石油化工、電力等行業采用的蜂窩式、平板式、三葉草形催化劑(含新催化劑、使用過的催化劑和再生催化劑)的檢測,波紋式、顆粒狀催化劑等可參照?qǐng)?zhí)行。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。

GB/T4741陶瓷材料抗彎強度試驗方法

GB/T14642工業循環冷卻水及鍋爐水中氟、氯、磷酸根.亞硝酸根、硝酸根和硫酸根的測定離子色譜法

GB/T 14669空氣質量氨的測定離子選擇電極法

GB/T 15454工業循環冷卻水中鈉、銨、鉀、鎂和鈣離子的測定離子色譜法

GB/T 16157 固定污染源排氣中顆粒物測定與氣態污染物采樣方法

GB/T 21508燃煤煙氣脫硫設備性能測試方法

GB/T 21650.2壓汞法和氣體吸附法測定固體材料孔徑分布和孔隙度第2部分:氣體吸附法分析介孔和大孔

GB/T 23942化學試劑電感耦合等離子體原子發射光譜法通則

GB/T 31590煙氣脫硝催化劑化學成分分析方法

DL/T 260燃煤電廠煙氣脫硝裝置性能驗收試驗規范

DL/T998石灰石-石膏濕法煙氣脫硫裝置性能驗收試驗規范

DL/T 1286- 2013 火電廠煙氣脫硝催化劑檢測技術規范

HJ/T 43固定污染源排氣中氨氧化物的測定鹽酸蔡乙二胺分光光度法

HJ/T 56固定污染源排氣中二氧化硫的測定碘量法

HJ 534環境空氣氨的測定次氨酸鈉水楊酸分光光度法

HJ/T 629固定污染源廢氣二氧化硫的測定非分散紅外吸收法

JJG662順磁式氧分析器檢定規程

SH3501石油化工有毒、可燃介質鋼制管道工程施工及驗收規范

ISO 7996環境空氣氮氧化物質量濃度的測定化學發光法

ISO 10498環境空氣二氧化硫的測定紫外線熒光法

ISO 21258固定源排放一氧化二氮(N₂O)的質量濃度的測定參照法:非分散紅外法

3術語和定義

下列術語和定義適用于本文件。

3.1新催化劑

在制備和焙燒完成后未經使用的催化劑。

3.2失活催化劑

由于物理或化學因素導致脫硝性能不能滿足要求的催化劑。

3.3再生催化劑

經過物理或化學方法使失活催化劑脫硝性能得以恢復的催化劑。

3.4三葉草形催化劑

整體擠壓成型,具有三葉草斷面的,經焙燒而成的脫硝催化劑。

3.5圓截面近似抗彎強度

三葉草形催化劑通過三點負荷法測定,以橫截面外切圓近似,從而計算得到的彎曲斷裂時樣品承受的最大應力值。

3.6孔容

單位質量催化劑內孔的總?cè)莘e，本標準中特指用氣體吸附法測得的孔體積。

3.7活性

脫硝催化劑在氮基還原劑與氮氧化物反應過程中所起到的催化作用的能力,表征單層催化劑在氨氮摩爾比為1時在特定煙氣工況下的綜合脫硝性能。

3.8

N₂選擇性

在SCR催化劑的作用下轉化的NO_，和NH₃總分子數中生成N₂而非N₂O的比例。

3.9氨逃逸

反應器出口煙氣中氨的質量與煙氣休積之比。

4檢測內容

4.1幾何特性

幾何特性指標包括脫硝催化劑的外觀幾何尺寸、幾何比表面積和開孔率。

4.2理化特性

理化特性指標包括脫硝催化劑的抗壓強度(蜂窩式催化劑)、圓截面近似抗彎強度(三葉草形催化劑)、磨損強度(蜂窩式催化劑).磨損強度(平板式催化劑)、比表面積、孔容和化學成分。

4.3工藝特性

工藝特性指標包括脫硝催化劑的脫硝效率、氨逃逸、活性、選擇性、壓降和SO₂/SO₃轉化率,其中脫硝效率和氨逃逸指標應同時檢測。

5檢測指標及方法

5.1 幾何特性指標檢測及方法

5.1.1外觀幾何尺寸

5.1.1.1蜂窩式催化劑

按照DL./T1286-2013中5.1.1.1的規定檢測。

5.1.1.2平板式催化劑

按照DL./T 1286-2013中5.1.1.2的規定檢測。

5.1.1.3三葉草形催化劑

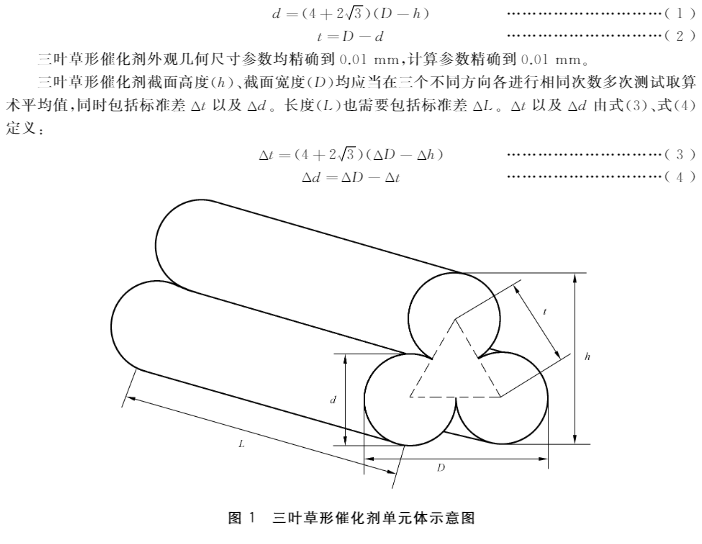

三葉草形催化劑外觀幾何尺寸的檢測內容如圖1所示,包括:截面高度、截面寬度(D)、長度(L.)。

由式(1)、式(2)計算單柱古徑(d )和柱中軸距:

5.1.1.4測量的位置和點的數量

測量點的位置取決于試樣的形狀,應分散且分布均勻。測量點的數量應不少于10個,最終結果取其算術平均值。

5.1.2 幾何比表面積

5.1.2.1蜂窩式催化劑

按照DL/T1286-2013中5.1.2.1的規定檢測。

5.1.2.2平板式催化劑

按照DL/T1286-2013中5.1.2.2的規定檢測。

5.1.2.3三葉草形催化劑

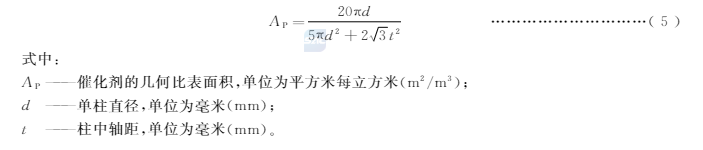

三葉草形催化劑幾何比表面積A_p,按式(5)計算(假定三個圓柱體均彼此相切):

5.1.3 開孔率

5.1.3.1蜂窩式催化劑

按照DL./T1286-2013中5.1.3.1的規定檢測。

5.1.3.2平板式催化劑

按照DL/T1286- 2013中5.1.3.2的規定檢測。

5.2理化特性指標檢測及方法

5.2.1抗壓強度(蜂窩式催化劑)

按照DL/T1286-2013中5.2.1的規定進行檢測,其中軸向抗壓強度和徑向抗壓強度取3次測定結果的平均值。

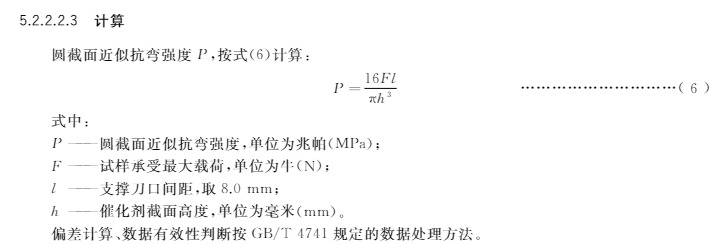

5.2.2圓截面近似抗彎強度(三葉草形催化劑)

5.2.2.1設備和材料

測試設備和材料應滿足下列要求:

a)壓力試驗機

應確保荷載精度達到至少50mN,位移測試精度達到至少10μm,加載速度控制到至少0.2 mm/ min,彎曲試驗樣品夾頭可以控制在至少9.0mm以內。

b) 游標深度卡尺.

測量范圍為0mm~200mm,分度值為0.01 mm。

c)其他

按照GB/T 4741的規定檢測。

5.2.2.2測試方法

5.2.2.2.1試樣制備

取未經硬化的催化劑單元體，截取長度為10.0mm士0.1mm試樣10根。

試樣應加工規整,不應存在明顯缺陷,不應存在裂紋,斷面應當平整,樣品應當保持筆直。測量試樣應當在三個不同側面方向檢查平行度,任何兩個測量點的高度差不大于平均高度的10%。

5.2.2.2.2測試

將試樣置于溫度為110℃士2℃的烘箱中干燥2h,然后放入干燥器中冷卻至室溫。

將試樣安裝在支撐刀口上,調整支撐刀口問距，使兩個支撐刀口應在同一平面內且互相平行,并使加荷刀口位于兩支撐刀口的正中，支撐刀口問距為8.0 mm士0.1 mm。

開啟壓力試驗機。注意加荷刀口接觸試樣時不得沖擊，以0.2mm/min~0.5mm/min的速度等速加荷,直至失效點。記錄試樣承受的最大載荷。

5.2.3磨損強度(蜂窩式催化劑)

5.2.3.1測試裝置

測試裝置應符合DL/T1286-2013中5.2.3.1的規定。

5.2.3.2輔助設備和材料

輔助設備和材料應符合DL/T1286-2013中5.2.3.2的規定。

5.2.3.3測試方法

5.2.3.3.1試樣制備

截取長度和寬度均為60 mm~70 mm,高度為100 mm土2 mm的試樣兩塊(應保持孔型完整),作為測試樣品和對比樣品。將樣品置于105℃士2 ℃的恒溫烘箱中干燥2h,取出并在干燥器中自然冷卻至室溫后稱重。

5.2.3.3.2測試

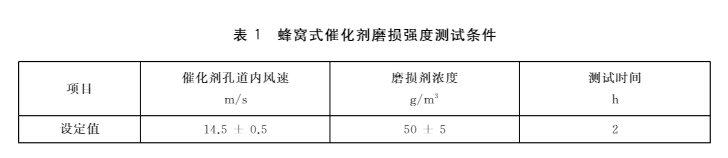

將樣品用海綿或高嶺棉包裹,置于樣品倉中。樣品外壁與倉壁之間應完全密封,使空氣和磨損劑完全從試樣的通道中流過。測試條件見表1.

測試后,將樣品置于105℃土2℃的恒溫烘箱中干燥2h,取出并在干燥器中自然冷卻至室溫后稱重。

5.2.3.3.3計算

按照DL/T 1286- 2013中5.2.3.3的規定計算。

5.2.4磨損強度(平板式催化劑)

按照DL/T 1286- 2013 中5.2.4的規定檢測。

5.2.5比表面積

按照DL/T1286- 2013中5.2.5的規定檢測。

5.2.6孔容

5.2.6.1設備

測試設備應滿足下列要求:

a)物理吸附儀,凡是根據BJH原理制作、能夠得到正確孔容的儀器均可采用；

b)電子天平,分度值為0.0001g。

5.2.6.2測試方法

5.2.6.2.1采樣及預處理

從催化劑有效反應壁面截取一定質量的試樣(試樣質量不低于0.3000g),放入樣品管內進行脫氣處理,以去除試樣表面物理吸附的物質。

平板式催化劑不應取基材部位。

5.2.6.2.2測試

測試采用靜態體積法，按照GB/T21650.2的規定進行。

5.2.6.2.3結果

選取脫附曲線(孔徑范圍1.7 nm~ 300 nm)計算出的孔容數據為催化劑的孔容。

5.2.7化學成分

5.2.7.1鈦(Ti) 、硅(Si)、鈰(Ce)、鎢(W)、鉬(Mo)、釩(V)、鋇(Ba)、鋁(AI)、鐵(Fe)、鈣(Ca)、鎂(Mg)、硫(S)等元素氧化物

5.2.7.1.1測試內容

催化劑中的化學成分視其配方不同一般包括二氧化鈦(T_iO₂)、二氧化硅(S_iO₂)、二氧化鈰(CeO₂)、三氧化鎢(WO₃)、三氧化鑰(MoO₃)、五氧化二釩(V₂O₃)、氧化鋇(BaO)、三氧化二鋁(Al₂O₃)、氧化鐵(Fe₂O₂)、氧化鈣(CaO)、氧化鎂(MgO)、三氧化硫(SO₃)等。

5.2.7.1.2設備和材料

測試設備和材料如下:

a) X射線熒光光譜儀(XRF);

b) 壓片機;

c) 鉑金坩堝;

d)混合氣體, 氬氣90%,甲烷10%;

e)標準樣品,基體材質應與脫硝催化劑樣品一致,標準樣品應經過量值測源。

5.2.7.1.3測試方法

5.2.7.1.3.1試樣制備

采用固體粉末壓片法或熔樣法制備試樣,其中平板式催化劑不應取基材部位。

5.2.7.1.3.2測試

按GB/T 31590的規定進行檢測。

5.2.7.2鉀(K)、鈉(Na)、磷(P)、砷(As)等元素氧化物

5.2.7.2.1測試內容

除5.2.7.1以外的氧化物,主要為氧化鉀(K₂O) 、氧化鈉(Na₂O)、五氧化二磷(P₂O₃)、三氧化二砷(As₂O₃)等。

5.2.7.2.2設備和材料

測試設備和材料如下:

a)電感耦合等離子發射光譜儀(ICP);

b) 電子天平,分度值為0.0001g;

c)電加熱板;

d)微波消解器(如需要);

e) 氬氣,純度不低于99.99%;

f)分析純化學試劑,鹽酸(HCI)、硝酸(HNO₃)、氫氟酸(HF)等;

g) 去離子水;

h)標準貯備液,選用國家標準物質的混合溶液或單標溶液。

5.2.7.2.3測試方法

5.2.7.2.3.1試樣制備

從待測催化劑需測量部位取樣,按GB/T23942規定的適宜的方法消解。

5.2.7.2.3.2試液制備

按GB/T23942規定制備待測液、程序空白試液和標準溶液。

5.2.7.2.3.3測試

按GB/T 23942規定的方法進行。

5.3工藝特性指標檢測及方法

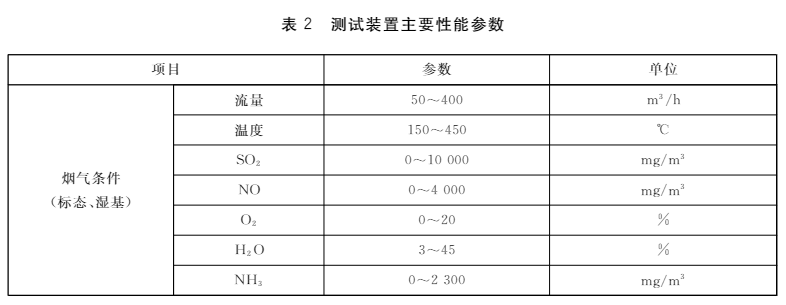

5.3.1測試裝置

5.3.1.1裝置流程

催化劑制造企業、科研單位等進行自身的質量控制及科研研究,可采用全尺寸性能評價裝置或微型性能評價裝置(參見附錄A);進行工程應用模擬評價和第三方催化劑檢測評價,應采用全尺寸性能評價裝置。

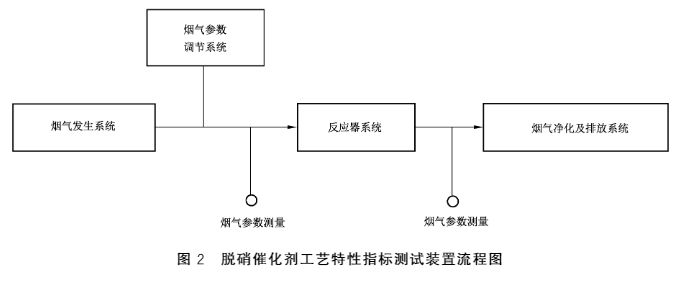

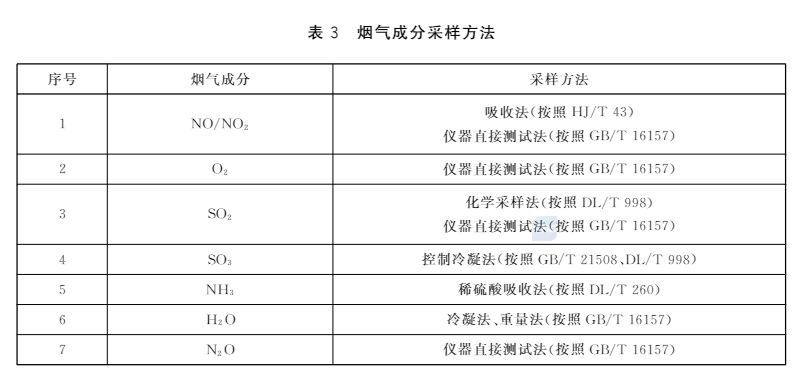

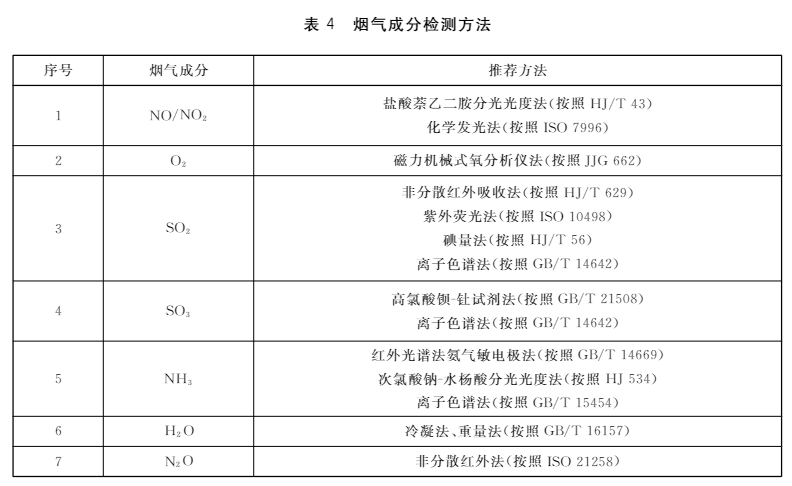

脫硝催化劑工藝特性指標的檢測應采用專門的評價裝置,針對完整的蜂窩式催化劑單元體或按照特殊要求切割后的平板式催化劑進行，其裝置流程見圖2。
