脫硫脫硝用煤質顆?；钚蕴吭囼?yàn)方法 第4部分：脫硫值
?
前言
GB/T 30202《脫硫脫硝用煤質顆?；钚蕴吭囼?yàn)方法》分為以下5個部分:
一一第1 部分:堆積密度:
一一第2部分:粒度;
一一第3部分:耐磨強度、耐壓強度;
一一第4部分:脫硫值;
一一第5部分:脫硝率。
本部分為GB/T 30202的第4部分。
本部分按照GB/T 1.1- 2009給出的規則起草。
本部分由中國兵器工業集團公司提出并歸口。
本部分起草單位:山西新華化工有限責任公司。
本部分主要起草人:雷雪清、李維冰、遲廣秀、李懷珠、張旭、龐惠生、李若梅。
脫硫脫硝用煤質顆粒活性炭試驗方法
第4部分:脫硫值
1范圍
GB/T30202的本部分規定了脫硫脫硝用煤質顆?；钚蕴?以下筒稱活性焦)脫硫值的測定原理、測定步票和結果計算等內容。
本部分適用于活性焦脫硫值的測定。
2術語和定義
下列術語和定義適用于本文件。
2.1脫硫值
一定條件下，單位質量活性集飽和吸附二氧化硫后，高溫解吸二氧化硫的質量。
3測定原理
經預處理的試樣,在一定條件下吸附二氧化硫、水蒸氣、氧氣和氮?dú)獾幕旌蠚怏w,當二氧化硫飽和吸附后。通入氮?dú)膺M(jìn)行解吸,根據二氧化硫解吸的量:計算活性焦的脫硫值。
4試劑和材料
4.1 氮?dú)?濃度為99.5%.
4.2 氧氣,濃度為99%.
4.3 二氧化硫氣體，體積分?jǐn)?shù)為99.9%.
4.4 水.GB/T 6682,三級水。
4.5 過氧化氫,配制質量分?jǐn)?shù)為3%的過氧化氫溶液。
4.6 氫氧化鈉標準溶液,配制c(NaOH)=0.1 mol/IL的氫氧化鈉標準溶液。
4.7 甲基紅-亞甲基藍混合指示劑,按GB/T 603-2002中4.1.4.7的規定制備。
4.8 填充液,密度為0.82g/cm2的煤油。
5儀器和設備
5.1 電熱恒溫干燥箱.0℃~3000℃~

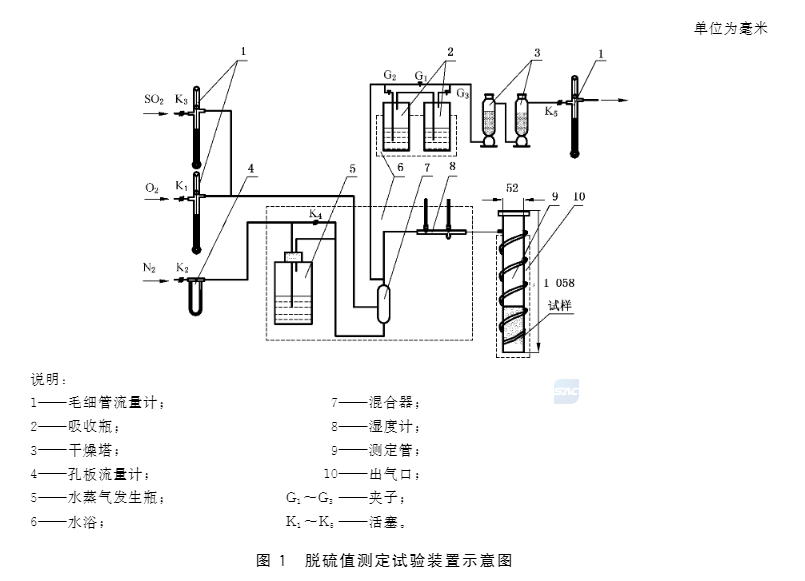

5.2 脫硫值測定試驗裝置,見圖1.
5.3 秒表,分度值0.1s。
5.4 天平,測量范圍500g,分度值0.1g。
5.5 電子秤,量程5kg,分度值0.01g。
5.6滴定管,50.00mL。
5.7 吸收瓶,50 mL、3L。
5.8 錐形瓶,300mL.
5.9 移液管,50mL。
5.10 孔板流量計。
5.11 毛細管流量計。
6試樣及其制備
將樣品置于1500℃~士50℃的電熱恒溫干燥箱中，干燥3h,取出放入干燥器中冷卻備用。
7試驗條件
7.1 吸附
7.1.1 混合氣體(二氧化硫、氧氣、水蒸氣和氮?dú)?總流量為26.0 L/min(標準狀態)。
7.1.2 二氧化硫體積分?jǐn)?shù)為1 020X10-6(干)。
7.1.3 氧氣體積分?jǐn)?shù)為6.4%(干)。
7.1.4 水蒸氣體積分?jǐn)?shù)為9.8%。
7.1.5 吸附溫度為1200℃~士50℃。
7.1.6 吸附時間為5h。
7.2 解吸
7.2.1 氮?dú)饬髁繛? L/min(標準狀態)。
7.2.2 解吸溫度為400℃士5℃。
7.2.3 解吸時間為3h。
8試驗準備
8.1 量取425mL試料,稱量,準確至0.1g:置于測定管中并振動15s。
8.2 旋緊測定管蓋,然后進行氣密性檢查,在測定管內造成1.3X104?Pa的壓力,觀察其1min內壓力下降
值不大于267Pa即為致密。
8.3 將氣密性檢查合格的測定管放人加熱爐中。
8.4 將流量為2L/min的氮?dú)?干)通人測定管,升溫至120℃,保持1h。
8.5 按圖1用膠管連接試驗裝置各部件。
8.6 對安裝好的儀器進行氣密檢查,對儀器內造成1.3X104?Pa的壓力,在1 min內其壓力下降值不大于
267Pa時即為致密。
8.7 將脫硫值測定試驗裝置的水浴箱升溫至能使水蒸氣濃度達到規定濃度的溫度,保持0.5 h以上。
從中取出水蒸氣發生瓶,將兩個接口封閉,擦干外部的水,趁熱稱重,然后接人脫硫值試驗裝置。
8.8 試驗前應預先測定二氧化硫及水蒸氣濃度,確定流量計壓差。

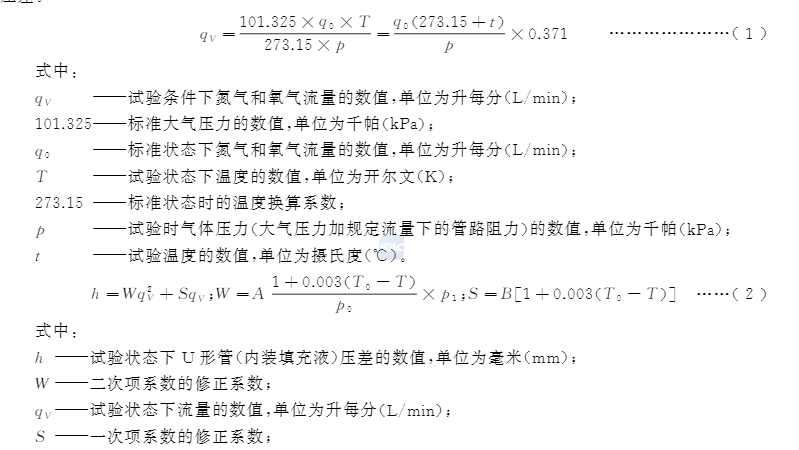

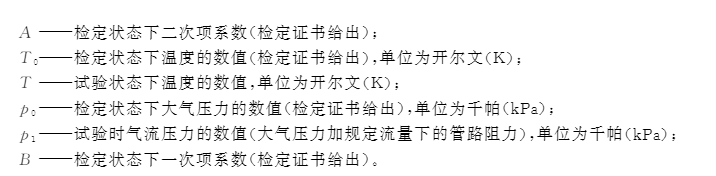

8.9 按式(1)和吸附條件分別計算出試驗溫度、試驗大氣壓下的氮?dú)?、氧氣流量。根?jù)流量計算出
壓差,順次開啟氮?dú)狻⒀鯕?分別用活塞K3、K2調節流量,測定管路系統的阻力。再按式(1)和吸附條
件分別計算出試驗溫度、試驗大氣壓及管路系統阻力下的氮?dú)夂脱鯕饬髁?然后根據式(2)計算流量
計的壓差。
?
9 測定步驟
9.1 流量的調節
按計算出的壓差,順次開啟氮?dú)夂脱鯕?分別用活塞Kz和K;調節流量,然后開啟二氧化硫至預先校正
過的壓差,再用活塞K:調節二氧化硫的流量,同時啟動秒表,記錄試驗時間。
9.2 水蒸氣濃度的調節
調節活塞K.,使?jié)穸扔?jì)的干濕球溫度至預先測定的差值,控制混合氣體中的水蒸氣濃度。
9.3 SO2濃度的調節和測定
分別將兩個裝有25 mL質量分?jǐn)?shù)為3%過氧化氫溶液的吸收瓶(50 mL)串聯,連接至脫硫值吸附測定試
驗裝置。按順序打開G。和G,關閉G2,調節Ks,使不含水蒸氣的混合氣體以0.5 L/min(標準狀態)的速
度通過吸收瓶,30 min后,關閉G1打開G2關閉G3，調節活塞K3,使氣體以0.5 L/ min(標準狀態)的速度
通向風柜。取下吸收瓶,將吸收液轉移至錐形瓶,加人3~4滴甲基紅-亞甲基藍混合指示劑,用
0.1mol/L的氫氧化鈉溶液滴定,溶液由紫色變?yōu)榱辆G色即為終點。同時,作空白試驗,根據式(3)計算
出二氧化硫的濃度。在整個吸附過程中,每隔0.5 h測定一次濃度,測定平均值為二氧化硫的吸附濃
度。

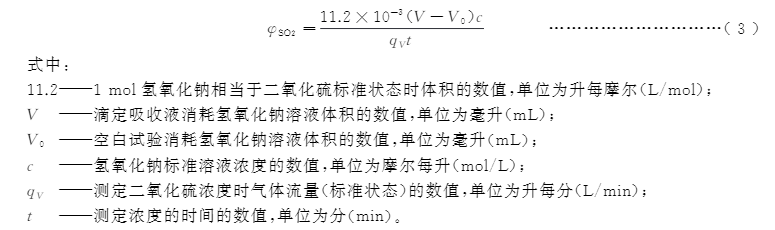

吸附時二氧化硫的濃度以體積分?jǐn)?shù)φso2計,數值以10-5表示,按式(3)計算:
9.4 水蒸氣平均濃度的測定
5h后關閉所有氣體,立即從水浴箱中取出水蒸氣發生瓶,用膠管將兩個吸收瓶接口連接,擦干外部的水分,稱量,精確至0.01 g,然后按式(4)計算水蒸氣的平均濃度。

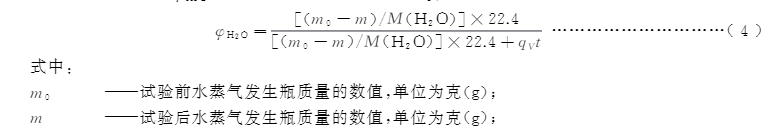

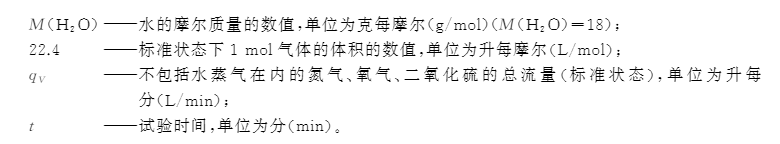

水蒸氣平均濃度以φH2O計,數值以%表示,按式(4)計算:
9.5 解吸
9.5.1 吸附結束,取下水蒸氣發生瓶,將氮?dú)庖? L/min(標準狀態)的流量通人測定管,并升溫至400℃,保持3h。
9.5.2 解吸的氣體,用兩個3L的吸收瓶串聯并裝有2 L質量分?jǐn)?shù)為3%的過氧化氫溶液吸收,吸收時吸收瓶應在水浴箱中冷卻至室溫。
9.5.3 吸收完畢后,用水沖洗管路連同吸收液稀釋至5 000 mL(精確至0.1 mL),并混勻。
9.5.4 取上述溶液50mL,用0.1mol/L的氫氧化鈉標準溶液滴定,按式(5)計算脫硫值。
9.5.5 試驗完畢后，進行氣密性檢查,方法同8.6。 如果不氣密,該次試驗作廢。
10 結果計算

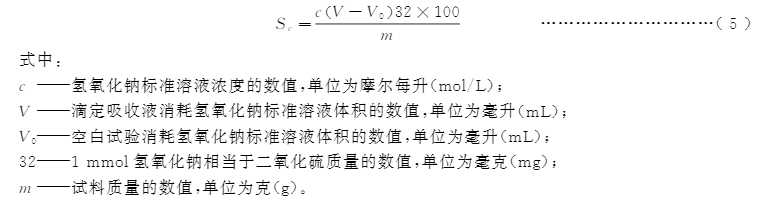

脫硫值以S。計,數值以毫克每克(mg/g)表示,按式(5)計算:
11 精密度
結果以算術平均值表示,精確至3位有效數字。
12 試驗報告
試驗報告應包括以下幾個方面的內容:
a)試樣編號；
b) 采用標準；
c) 采用方法；
d) 試驗項目；
e) 試驗結果；
f)試驗人員；
g) 試驗日期。
?
