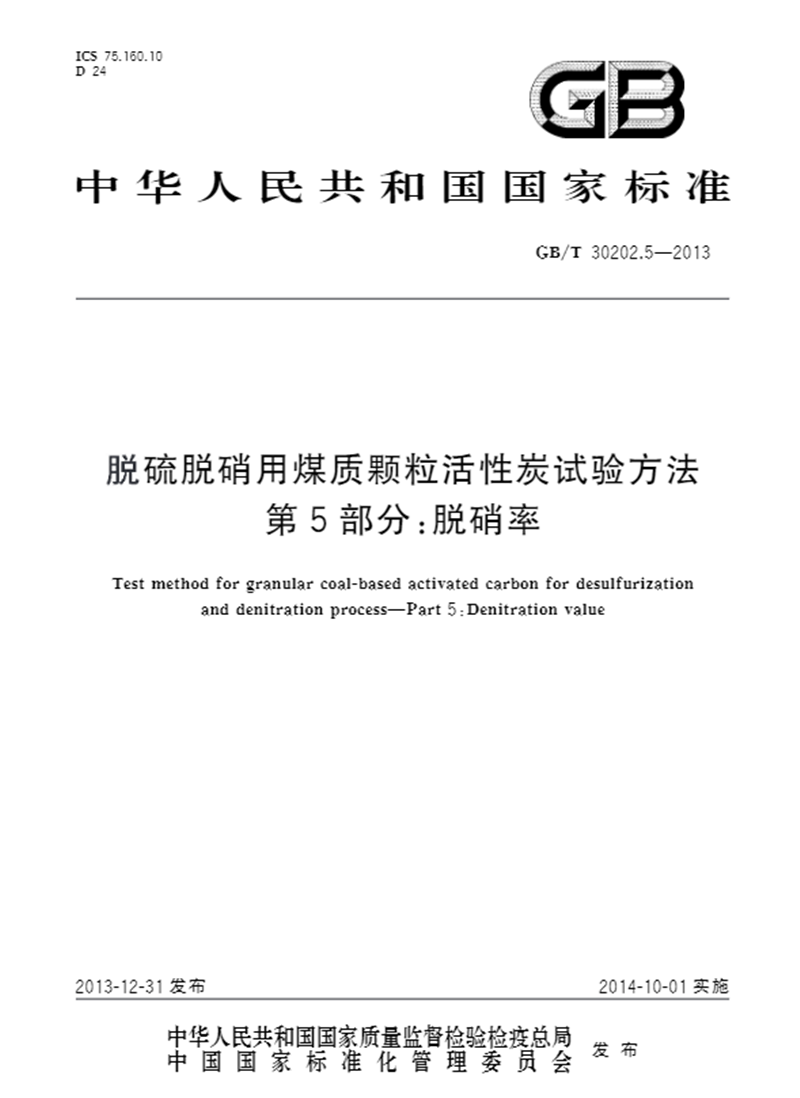

脫硫脫硝用煤質顆?；钚蕴吭囼?yàn)方法第5部分:脫硝率

2021-05-15

前言

GB/T 30202《脫硫脫硝用煤質顆粒活性炭試驗方法》分為以下5個部分:

--第1部分:堆積密度；

--第2部分:粒度；

--第3部分:耐磨強度、耐壓強度；

--第4部分:脫硫值；

--第5部分:脫硝率。

本部分為GB/T30202的第5部分。

本部分按照GB/T1.1--2009 給出的規則起草。

本標準由中國兵器工業集團公司提出并歸口。

本部分起草單位:山西新華化工有限責任公司、中國科學院山西煤炭化學研究所

本部分主要起草人:李維冰、張曉航、黃張根、遲廣秀、韓小金、張旭、倪萍。

脫硫脫硝用煤質顆?；钚蕴吭囼?yàn)方法

第5部分:脫硝率

1范圍

GB/T30202的本部分規定了脫硫脫硝用煤質顆粒活性炭(以下簡稱活性焦)脫除氮氧化合物能力的測定原理，測定步驟和結果計算等內容。

本部分適用于活性焦脫確率的測定。

2測定原理

將舍有氮氧化合物、氦氣、氧氣.氮?dú)饧八魵獾幕旌蠚怏w通過活性焦床層,氣體中的氮氧化合物被氦氣選擇性催化還原(SCR)為氮?dú)馀欧?。?dāng)SCR反應達到定態時,轉化的氮氧化合物的體積分?jǐn)?shù)與通人氣體中的氮氧化合物體積分?jǐn)?shù)的比值即為活性焦的脫確率。

4NO+4NH₂+O₂4N₂?+6H₂O

2NO₂?+4NH₂+O₂3N₂+6H₂0

3試劑和材料

3.1 氮?dú)?濃度為 99.5%.

3.2 一氧化氮,用情性氣體配制,體積分?jǐn)?shù)不小于5%。

3.3 氧氣,99%。

3.4 氦氣,濃度不小于5%。

3.5 水,GB/T 682,三級水。

4 儀囂和設備

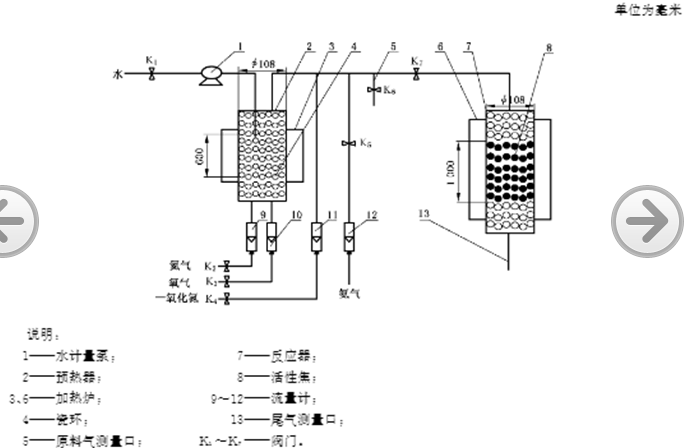

4.1脫硝率測定試驗裝置(見圖1),由以下主要部件構成:

a)流量計,分度值0.1 L/min；

b) 水計量泵,0~50 mL/ min；

c) 管環,直徑為6 mm~8 mm；

d) 預熱器,內徑108mm,恒溫區超過600mm；

e) 反應器,內徑108mm,恒溫區超過1000mm。

4.2電熱恒溫干操箱,0~300℃

4.3氮氧化合物分析儀,量程0~250X10^-6?,柵確度1X10^-6

4.4氧氣分析儀,量程0~25%,精確度0.1%.

4.5氨氣分析儀,盤程0~250X10^-6.橫確度1X10^-6

4.6秒表,分度值0.1s.

5試樣及其制備

將試樣置于150℃士5℃的電熱恒溫干垛箱中,干燥3h,備用.

6試驗條件

6.1 混合氣體,由一氧化氮、氧氣、水蒸氣、氨氣和氮?dú)饨M成,總流量為52.0 L/min(標準狀態),混合氣體的濃度分別為:

a) 一氧化氮體積分?jǐn)?shù)為200X10^-6(干）；

b) 氧氣體積分?jǐn)?shù)為6.4%(干)；

c) 水蒸氣體積分?jǐn)?shù)為8.0%；

d) 氨氣體積分?jǐn)?shù)為200X10-⁶(干)；

6.2 溫度,120℃士5℃。

7試驗準備

7.1 將7.8 L試料緩慢裝入反應器恒溫區,上下端加入瓷環補足高度。

7.2 進行氣密性檢查,在測定管內充人1.3X10^4?Pa的壓力.觀察1min內壓力下降值不大于267Ps即為系統密封。

7.3 將預熱器升溫至300℃,反應器升溫至120℃。

7.4 按6.1的規定配制混合氣體,按下列步驟調節混合氣流量至47.84 L/min(標準狀態)。

7.5 初始狀態為全部閥門關閉。

7.6 開啟閡門K₆,將流量計連接至原料氣測量口5,開啟閥門K₂、K₃、K₄和K,通過流量計9~12調節至目標流量，取下流量計,分別將氮氧化合物分析儀、氧分析儀和氦分析儀連接至測量口5，檢測氮氧化合物、卓氣和氦氣體積分?jǐn)?shù)。

7.7 如果氮氧化合物、氨氣或氧氣體積分?jǐn)?shù)不在要求范圍內,流量需要調整,則需要再次測量總流量，調整結束后記錄氮氧化合物實測體積分?jǐn)?shù)p。

8測定步驟

8.1 溫度、氣體流量[干，(標準狀態)]、氣體體積分?jǐn)?shù)滿足試驗要求后,開啟閥門K；并調節水計量泵至通入水量經預熱器汽化后達到總氣體流量為52.0 L/min(標準狀態),關閉閥門K₆；開啟閥門K₇，將混合氣通入反應器,開始計時。

8.2 每120 min測量一次尾氣中氮氧化合物(干)的體積分?jǐn)?shù)。

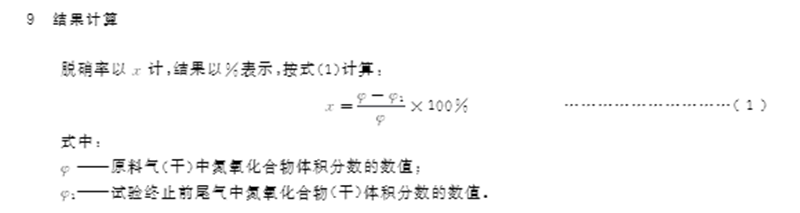

8.3 當連續4次測量尾氣中氮氧化合物(干)體積分?jǐn)?shù)的差值不大于5 X10^-6時:停止試驗:此時氦氧化合物(干)體積分?jǐn)?shù)為p，
