為貫徹《中華人民共和國環境保護法》和《中華人民共和國水污染防治法》，保護生態

環境，保障人體健康，規范水污染源在線監測系統的驗收技術要求，制定本標準。

本標準規定了水污染源在線監測系統的驗收條件及驗收程序，水污染源排放口、流量監

測單元、監測站房、水質自動采樣單元及數據控制單元的驗收要求，流量計、水質自動采樣

器及水質自動分析儀的驗收方法和驗收技術指標，以及水污染源在線監測系統運行與維護方

案的驗收內容。

本標準是對《水污染源在線監測系統驗收技術規范（試行）》(HJ/T354一2007）的修訂。

本標準首次發布于2007年，原起草單位為上海市環境監測中心。本次為第一次修訂。

本次修訂的主要內容如下：

一一名稱修改為《水污染源在線監測系統(CODcr、NH3-N等）驗收技術規范》；

一一刪除了數據采集傳輸儀和UV水質自動監測儀的驗收要求；

一一增加了流量監測單元、水質自動采樣單元、數據控制單元的驗收要求；

一一增加了超聲波明渠流量計、水質自動采樣器、總氮(TN)水質自動分析儀的驗收方法及指標；

一一增加了驗收?qǐng)?bào)眚和比對監測報告的編制要求；

一一修改了污染源排放口和監測站房的驗收要求；

一一修改了化學需氧量(CODcr)、總有機碳(TOC)、氨氮(NH3-N)、總磷（）、pH水質自動分析儀及溫度計水質自動分析儀的驗收方法及指標。

自本標準實施之日起《水污染源在線監測系統驗收技術規范（試行）》(HJ/T354一2007）廢止。

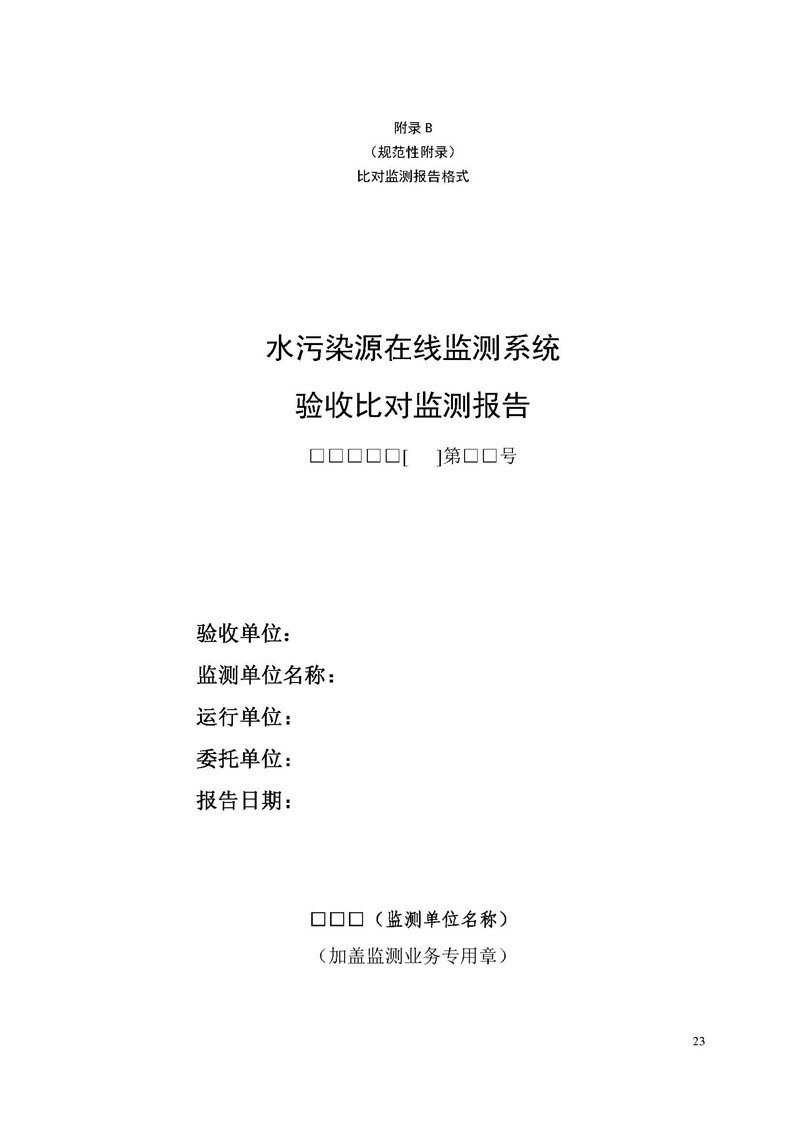

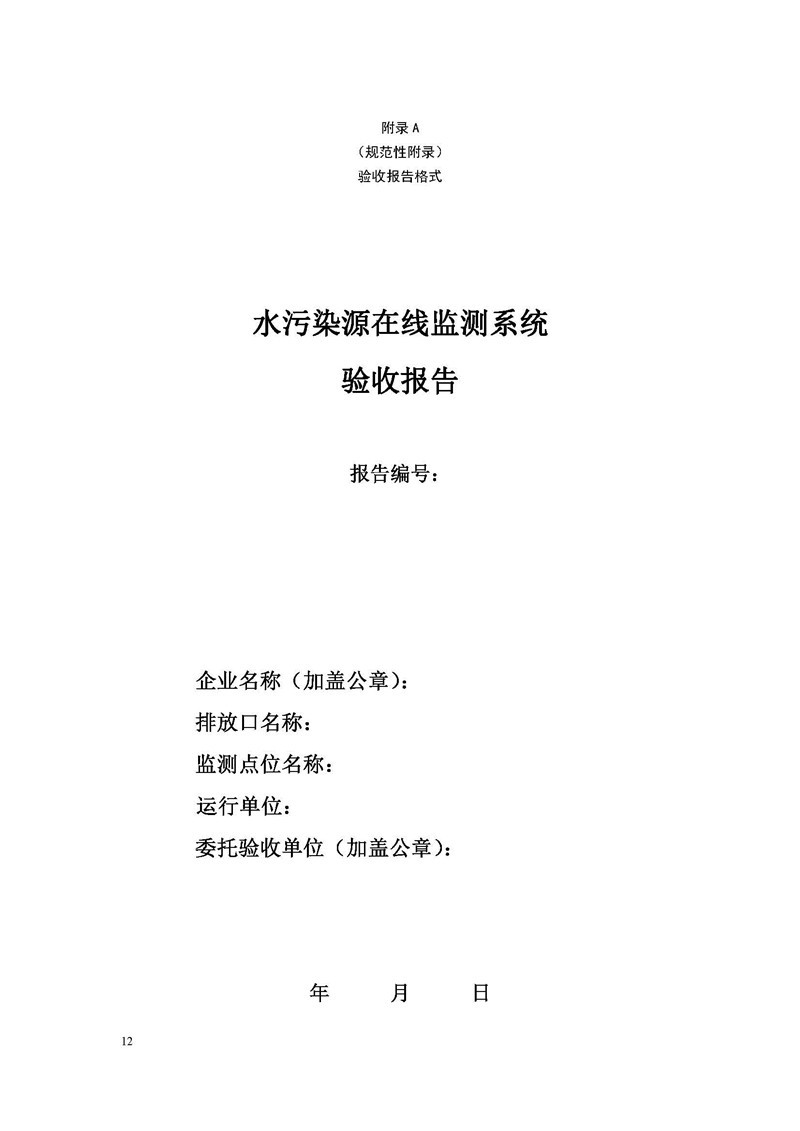

本標準的附錄A和附錄為規范性附錄。

本標準由生態環境部生態環境監測司、法規與標準司組織制訂，

本標準起草單位：中國環境監測總站、河北省生態環境監測中心、湖南省生態環境監測。

本標準由生態環境部2019年12月24日批準。

本標準自2020年3月24日起實施。

本標準由生態環境部解釋。

水污染源在線監測系統(CODcr、NFL-N等）驗收技術規范

1適用范圍

本標準規定了水污染源在線監測系統的驗收條件及驗收程序，水污染源排放口、流量監

測單元、監測站房、水質自動采樣單元及數據控制單元的驗收要求，流量計、水質自動采樣

器及水質自動分析儀的驗收方法和驗收技術指標，以及水污染源在線監測系統運行與維護方

案的驗收內容。

本標準適用于按照HJ353建設安裝的水污染源在線監測系統各組成部分以及所采用的

流量計、水質自動采樣器、化學需氧量(CODD水質自動分析儀、總有機碳(TOC)水質

自動分析儀、氨氮(NH3-N)水質自動分析儀、總磷(TP)水質自動分析儀、總氮(TN)

水質自動分析儀、溫度計pH水質自動分析儀等水污染源在線監測儀器的驗收。

本標準所規范的水污染源在線監測系統適用于化學需氧量(CODD、氨氮(NH3-N)、

總磷(TP)、總氮(TN)、pH值、溫度及流量監測因子的在線監測。

2規范性引用文件

本標準引用了下列文件或其中的條款。凡是不注日期的引用文件，其有效版本適用于本標準。

GB/T6920? 水質pH值的測定 玻璃電極法

GB/T11893 水質 總磷的測定 鉬酸銨分光光度法

GB/T巧562 環境保護圖形標志排放口（源）

GB/T50093 自動化儀表工程施工及驗收規范

GB/T50168 電氣裝置安裝工程電纜線路施工及驗收規范

HJ91.1 污水監測技術規范

HJ212 污染源在線監控（監測）系統數據傳輸標準

HJ353一2019 水污染源在線監測系統(CODcr、NH3-N等）安裝技術規范

HJ355 水污染源在線監測系統(CODcr、NH3-N等）運行技術規范

HJ535 水質 氨氮的測定 納氏試劑分光光度法

HJ536 水質 氨氮的測定 水楊酸分光光度法

HJ636 水質 總氮的測定 堿性過硫酸鉀消解紫外分光光度法

HJ828 水質 化學需氧量的測定重鉻酸鹽法

HJ/T70 高氯廢水 化學需氧量的測定 氯氣校正法

3術語和定義

下列術語和定義適用于本標準。

3.1水污染在線監測系統

指由實現水污染源流量監測、水污染源水樣采集、水污染源水樣分析及分析數據統計與上傳等功能的軟硬件設施組成的系統。

3.2水污染在線監測儀器

指水污染源在線監測系統中用于在線連續監測污染物濃度和排放量的儀器、儀表。

3.3瞬時水樣

指某個采樣點某時刻一次采集到的水樣。

3.4混合水樣

指同一個采樣點連續或不同時刻多次采集到的水樣的混合體。

3.5水質自云力采羊單元

指水污染源在線監測系統中用于實現采集實時水樣及混合水樣、超標留樣、平行監測留

樣、比對監測留樣的單元，供水污染源在線監測儀器分析測試。

3.6數據控制單元

指實現控制整個水污染源在線監測系統內部?jī)x器設備聯動，自動完成水污染源在線監測

儀器的數據采集、整理、輸出及上傳至監控中心平臺，接受監控中心平臺命令控制水污染源

在線監測儀器運行等功能的單元。

3.7運行日志

指在運行過程中儀器自動記錄測試條件、故障、維護等狀態信息及日常校準、參數變更

等維護記錄

3.8數據標識

指用以表示水污染源在線監測儀器不同測試數據屬性的標識。

4驗收條件及驗收內容

4．1驗收條件

4.1.1提供水污染源在線監測系統的選型、工程設計、施工、安裝調試及性生能等相關技術

資料。

4.1.2水污染源在線監測系統己依據HJ353完成安裝、調試與試運行，各指標符合HJ

353一2019中表3的要求，并提交運行調試報告與試運行報告。

4.1.3提供流量計、標準計量堰（槽）的檢定證書，水污染源在線監測儀器符合HJ353一2019

中表1中技術要求的證明材料。

4.1.4水污染源在線監測系統所采用基礎通信網絡和基礎通信協議應符合HJ212的相關

要求，對通信規范的各項內容做出響應，并提供相關的自檢報眚。同時提供環境保護主管部

門出具的聯網證明。

4.1.5水質自動采樣單元己穩定運行一個月，可采集瞬時水樣和具有代表性生的混合水樣供

水污染源在線監測儀器分析使用，可進行留樣并報警。

4.1.6驗收過程供電不間斷。

4．2驗收內容

水污染源在線監測系統在完成安裝、調試及試運行，并和環境保護主管部門聯網后，應

進行建設驗收、儀器設備驗收、聯網驗收及運行與維護方案驗收

5建設驗收要求

5.1污染源排放口

5.1.1 污染源排放口的布設符合HJ911要求。

5.1.2 污染源排放口具有符合GB/T15562.1要求的環境保護圖形標志牌。

5.1.3 污染源排放口應設置具備便于水質自動采樣單元和流量監測單元安裝條件的采樣口。

5.1.4 污染源排放口應設置人工采樣口。

5.2流量監測單元

5.2.1 三角堰和矩形堰后端設置有清淤工作平臺，可方便實現對堰槽后端堆積物的清理。

5.2.2 流量計安裝處設置有對超聲波探頭檢修和比對的工作平臺，可方便實現對流量計的檢修和比對工作。

5.2.3 工作平臺的所有敞開邊緣設置有防護欄桿，采水口臨空、臨高的部位應設置防護欄

桿和鋼平臺，各平臺邊緣應具有防止雜物落入采水口的裝置。

5.2.4 維護和采樣平臺的安裝施工應全部符合要求。

5.2.5 防護欄桿的安裝應全部符合要求。

5.3監測站房

5.3.1 監測站房專室專用。

5.3.2 監測站房密閉，安裝有冷暖空調和排風扇，空調具有來電自啟動功能。

5.3.3 新建監測站房面積應不小于巧m2，站房高度不低于28m,各儀器設備安放合理，

可方便進行維護維修。

5.3.4 監測站房與采樣點的距離不大于50m.

5.3.5 監測站房的基礎荷載強度、面積、空間高度、地面標高均符合要求。

5.3.6 監測站房?jī)?nèi)有安全合格的配電設備，提供的電力負荷不小于5，配置有穩壓電源。

5.3.7 監測站房電源引入線使用照明電源；電源進線有浪涌保護器；電源應有明顯標志；

接地線牢固并有明顯標志。

5.3.8 監測站房電源設有總開關，每臺儀器設有獨立控制開關。

5.3.9 監測站房?jī)?nèi)有合格的給、排水設施，能使用自來水清洗儀器及有關裝置。

5.3.10 監測站房有完善規范的接地裝置和避雷措施、防盜、防止人為破壞以及消防設施。

5.3.11 監測站房不位于通訊盲區，應能夠?qū)崿F(xiàn)數據傳輸.

5.3.12 監測站房?jī)?nèi)、采樣口等區域應有視頻監控

5.4 水質自動采樣單元

5.4.1 實現采集瞬時水樣和混合水樣，混勻及暫存水樣，自動潤洗及排空混勻桶的功能。

5.4.2 實現混合水樣和瞬時水樣的留樣功能。

5.4.3 實現pH水質自動分析儀、溫度計原位測量或測量瞬時水樣功能

5.4.4 CODcr、TOC,NH3-N、TP、TN水質自動分析儀測量混合水樣功能。

5.4.5 需具備必要的防凍或防腐設施。

5.4.6 設置有混合水樣的人工比對采樣口。

5.4.7 水質自動采樣單元的管路為明管，并標注有水流方向，

5.4.8 管材應采用優質的聚氯乙烯(PVC)、三內聚丙烯（PPR）等不影響分析結果的硬管。

5.4.9 采樣口設在流量監測系統標準化計量堰（槽）取水口頭部的流路中央，采水口朝向

與水流的方向一致；測量合流排水時，在合流后充分混合的場所采水。

5.4.10 采樣泵選擇合理，安裝位置便于泵的維護。

5.5數據控制單元

5.5.1 數據控制單元可協調統一運行水污染源在線監測系統，采集、儲存、顯示監測數據

及運行日志，向監控中心平臺上傳污染源監測數據。

5.5.2 可接收監控中心平臺命令，實現對水污染源在線監測系統的控制。如觸發水質自動

采樣單元采樣，水污染源在線監測儀器進行測量、標液核查、校準等操作。

5.5.3 可讀取并顯示各水污染源在線監測儀器的實時測量數據。

5.5.4 可查詢并顯示：pH值的小時變化范圍、日變化范圍，流量的小時累積流量、日累積

流量，溫度的小時均值、日均值，CODcr、NH3-N、TP、'的小時值、日均值，并通過數

據采集傳輸儀上傳至監控中心平臺。

5.5.5 上傳的污染源監測數據帶有時間和數據狀態標識，符合HJ355一2019中62條款。

5.5.6 可生成、顯示各水污染源在線監測儀器監測數據的日統計表、月統計表、年統計表。

6水污染源在線監測儀器驗收要求

6.1 基本驗收要求

6.1.1 水污染源在線監測儀器的各種電纜和管路應加保護管地下鋪設或空中架設，空中架

設的電纜應附著在牢固的橋架上，并在電纜、管路以及電纜和管路的兩端設置明顯標識。電

纜線路的施工應滿足GB/T50168的相關要求。

6.1.2 必要時（如南方的雷電多發區），儀器設備和電源設有防雷設施。

6.1.3 各儀器設備采用落地或壁掛式安裝，有必要的防震措施，保證設備安裝牢固穩定。

6.1.4 儀器周圍留有足夠空間，方便儀器維護。

6.1.5 此處未提及的要求參照儀器相應說明書相關內容，應滿足/T50093的相關要求。

6.2 功能驗收要求

6.2.1 具有時間設定、校對、顯示功能。

6.2.2 具有自動零點校準（正）功能和量程校準（正）功能，且有校準記錄。校準記錄中

應包括校準時間、校準濃度、校準前后的主要參數等。

6.2.3 應具有測試數據顯示、存儲和輸出功能。

6.2.4 應能夠設置三級系統登錄密碼及相應的操作權限。

6.2.5 意外斷電且再度上電時，應能自動排出系統內殘存的試樣、試劑等，并自動清洗，自動復位到重新開始測定的狀態。

6.2.6 應具有故障報警、顯示和診斷功能，并具有自動保護功能，并且能夠?qū)⒐收蠄?bào)警信

號輸出到遠程控制網。

6.2.7 應具有限值報警和報警信號輸出功能。

6.2.8 應具有接收遠程控制網的外部觸發命令、啟動分析等操作的功能。

6.3性能驗收方法

6.3.1液位比對誤差

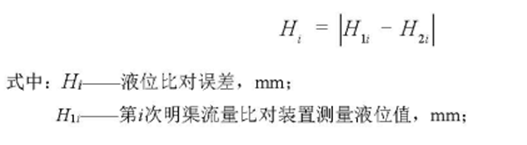

用便攜式明渠流量計比對裝置（液位測量精度小于等于0．1mm）和超聲波明渠流量計測量同一水位觀測斷面處的液位值，進行比對試驗，每2min記錄一次數據對，連續記錄6次，按下列公式計算每一組數據對的誤差值私，選取
